Tableau de bord MXS 1.3 Strada Standard

AIM
(Code: SR_AIM_461)
En Stock
Le MXS Strada 1.3 est une évolution du MXS Strada. Il s'agit d'un tableau de bord avec des couleurs digitales qui permet une excellente lisibilité, et dispose de pages personnalisables pour l'affichage des informations.
Faisceau 14 b
Module GPS09
1.440,00 €
1500g

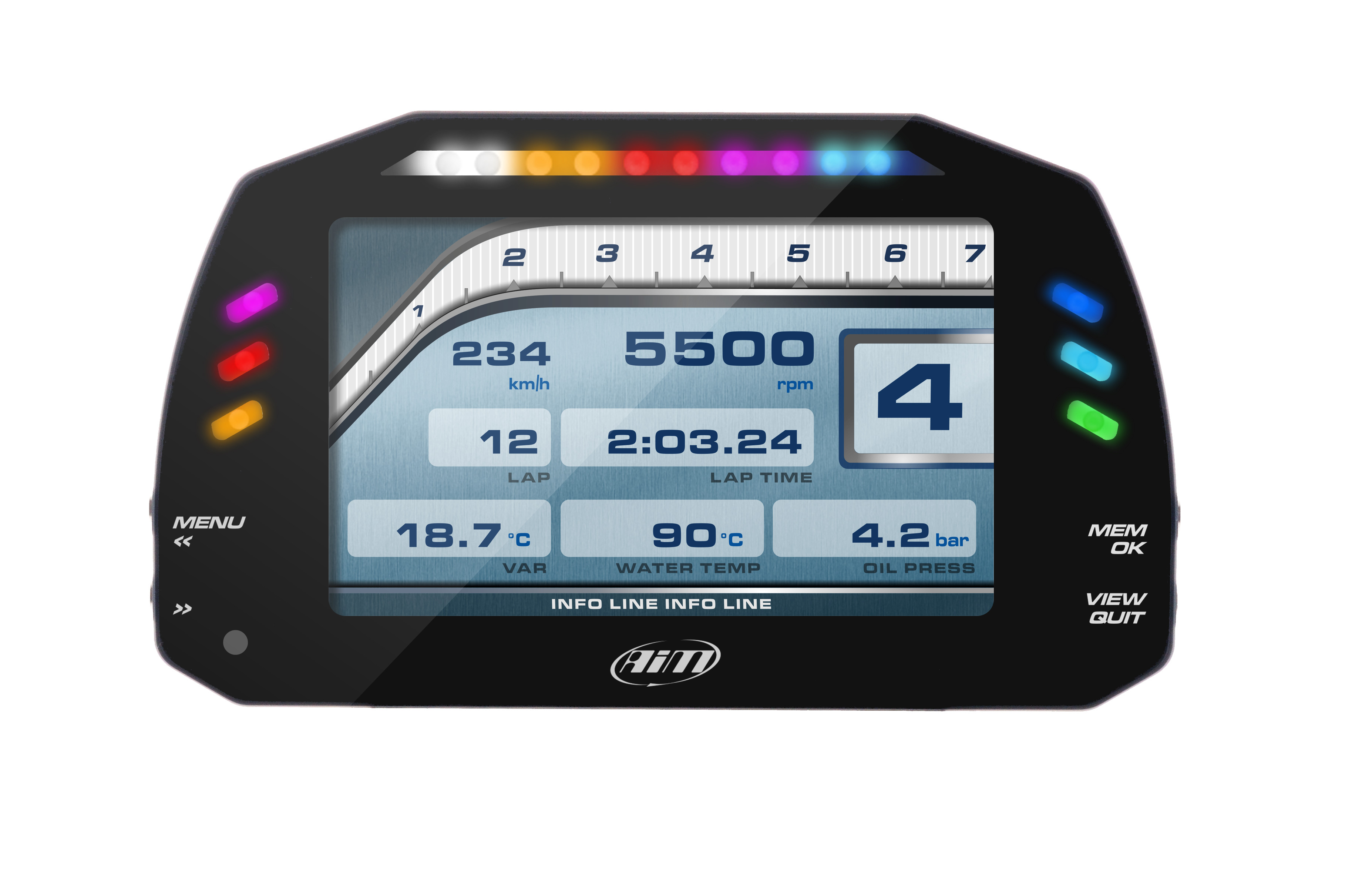

Le nouveau MXS 1.3 Strada Standard, une évolution du MXS Strada



Un Affichage TFT à contraste élevé avec des alarmes flexibles


Doté d'un écran couleur TFT de 5" à contraste élevé avec une résolution de 800x480 pixels, la qualité de l'affichage est optimisée en permanence grâce à son capteur de luminosité intégré qui ajuste le niveau de contraste en fonction de la lumière ambiante.


Les  6 LED couleurs d'alarme, situées de part et d'autre de l'écran, sont entièrement paramétrables. Au dessus de l'écran sont disposées 10 LEDs couleur paramétrables pour gérer les changements de vitesse. Chaque couleur renvoie à un régime.


Des pages librement configurables

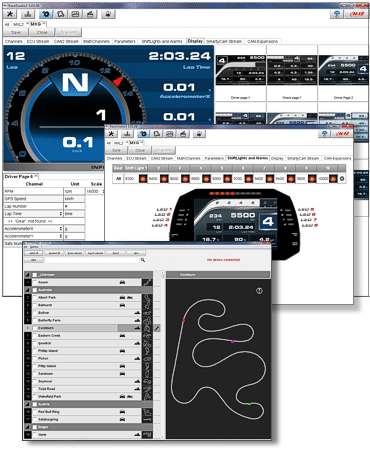

Le MXS 1.3 Strada Standard est entièrement configurable à l'aide du logiciel Race Studio 3. L'affichage est personnalisable selon les différentes entrées configurées ou les informations désirées : le régime moteur, la vitesse, la température d'eau, la pression d' huile, les temps au tour, et bien plus encore. Le contenu et la disposition dans les pages sont personnalisables à partir de différents modèles proposés. Le passage d'une page à l'autre s'effectue par une simple pression sur un bouton.

mxs 1.2 affichage

La même flexibilité est offerte pour la gestion des alarmes couleurs : actives ou inactives, choix de la couleur, affichage fixe ou flash, fréquence du clignotement, pour des entrées numériques ou analogiques, des données moteur (ECU), des informations GPS (en option). Il est possible d'associer l'affichage d'un message texte aux alarmes et définir les priorités.

Communication WIFI

Race Studio 3 permet de créer, sauvegarder, importer et exporter des configurations pour tous les canaux. La configuration, le calibrage et le téléchargement s'effectuent aisément grâce à une connexion sans fil sécurisée WiFi 802.11.


Disponible avec trois faisceaux au choix : OBD, CAN ou RPM, le MXS 1.3 Strada Standard est facile à mettre en œuvre dans la plupart des véhicules, de compétition ou de Grand Tourisme.

Shop-Racing propose des kits faisceau clés en main pour de nombreux véhicules, n’hésitez pas à nous contacter !

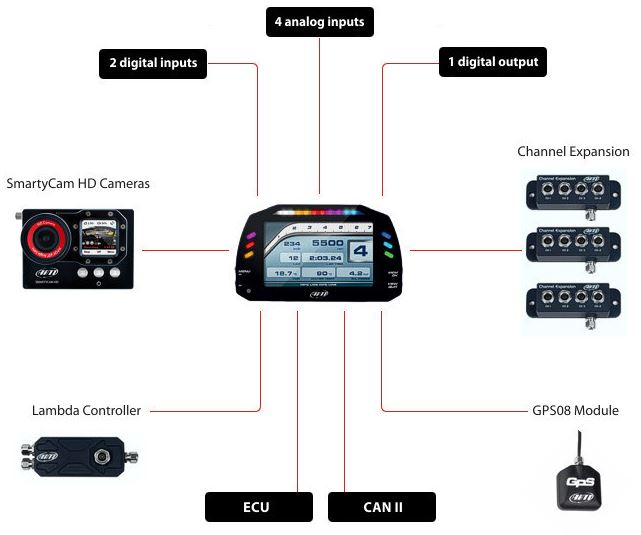

Les modules d'extension possibles

Grâce à son bus CAN intégré, il peut être complété de modules optionnels AIM tels que le GPS08, un module d'extension de voies, un contrôleur de sonde LCU lambda, une caméra SmartyCam HD.

Le MXS 1.3 Strada Standard dispose d'une sortie digitale, de type "low side". Elle se configure pour être allumée ou éteinte (on/off) selon des valeurs d'entrée numériques ou analogiques. Cette sortie permet d'activer ou désactiver un système externe comme des lampes additionnelles, une ventilation, une pompe etc. en fonction d'un événement prédéterminé.


Spécifications techniques



Caractéristiques techniques - MXS 1.3 Strada Standard


Afficheur

Ecran 5" TFT

Résolution

800 x 480 pixels

Contraste

600:1

Brillance

700cd/m2-1,100 Lumen

Capteur de lumière ambiante

Oui

LEDs d’alarme

6 LEDS multicolores configurables

Shift lights

10 LEDS multicolores configurables

Connexion CAN

2

Connexion ECU

CAN, RS232ou K-Line

Connexion de modules externes

Oui

Modules d’extension CAN

GPS09 (non inclus), Channel Expansion, interface Lambda, SmartyCam HD

Entrées analogiques

8 configurables

Entrées digitales

1 entrées vitesse, 1 entrée régime moteur

Sorties digitales

1 (1A max)

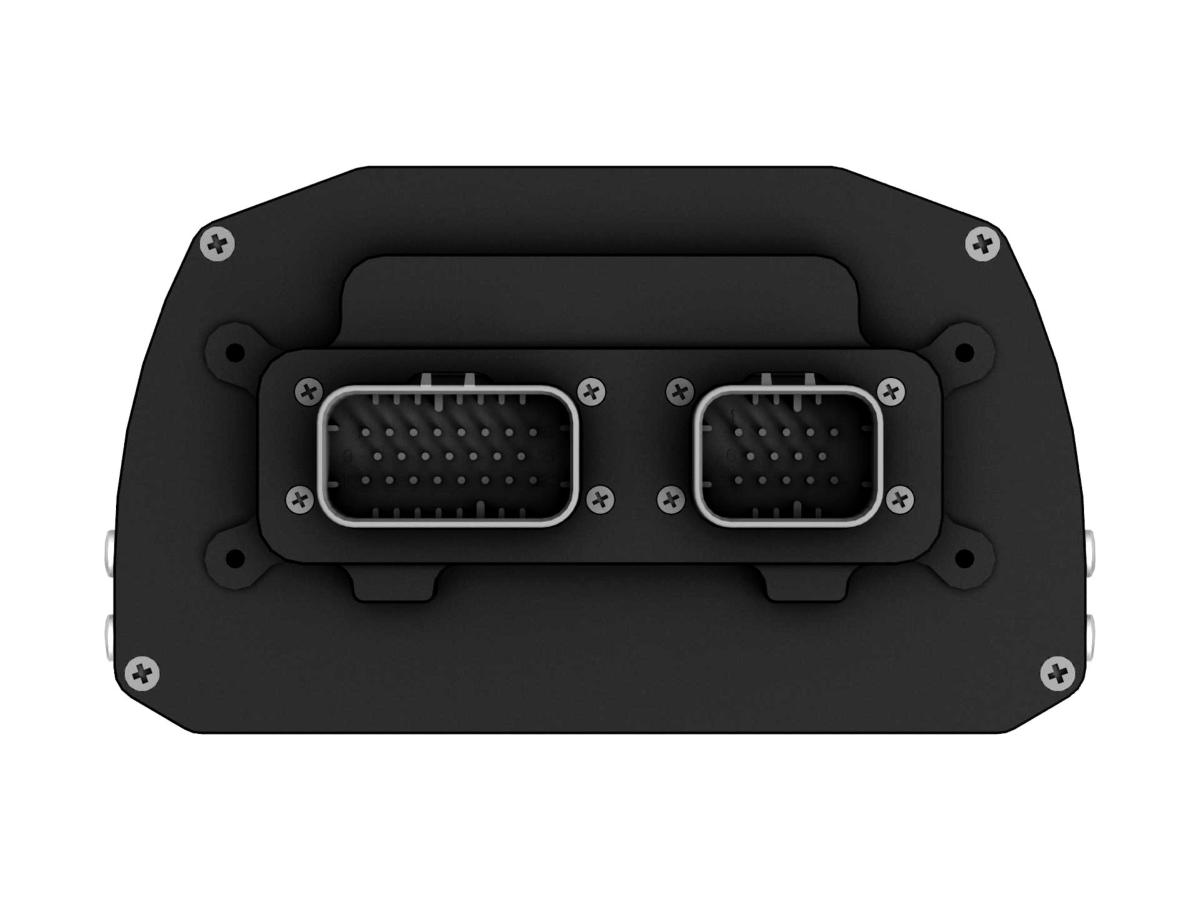

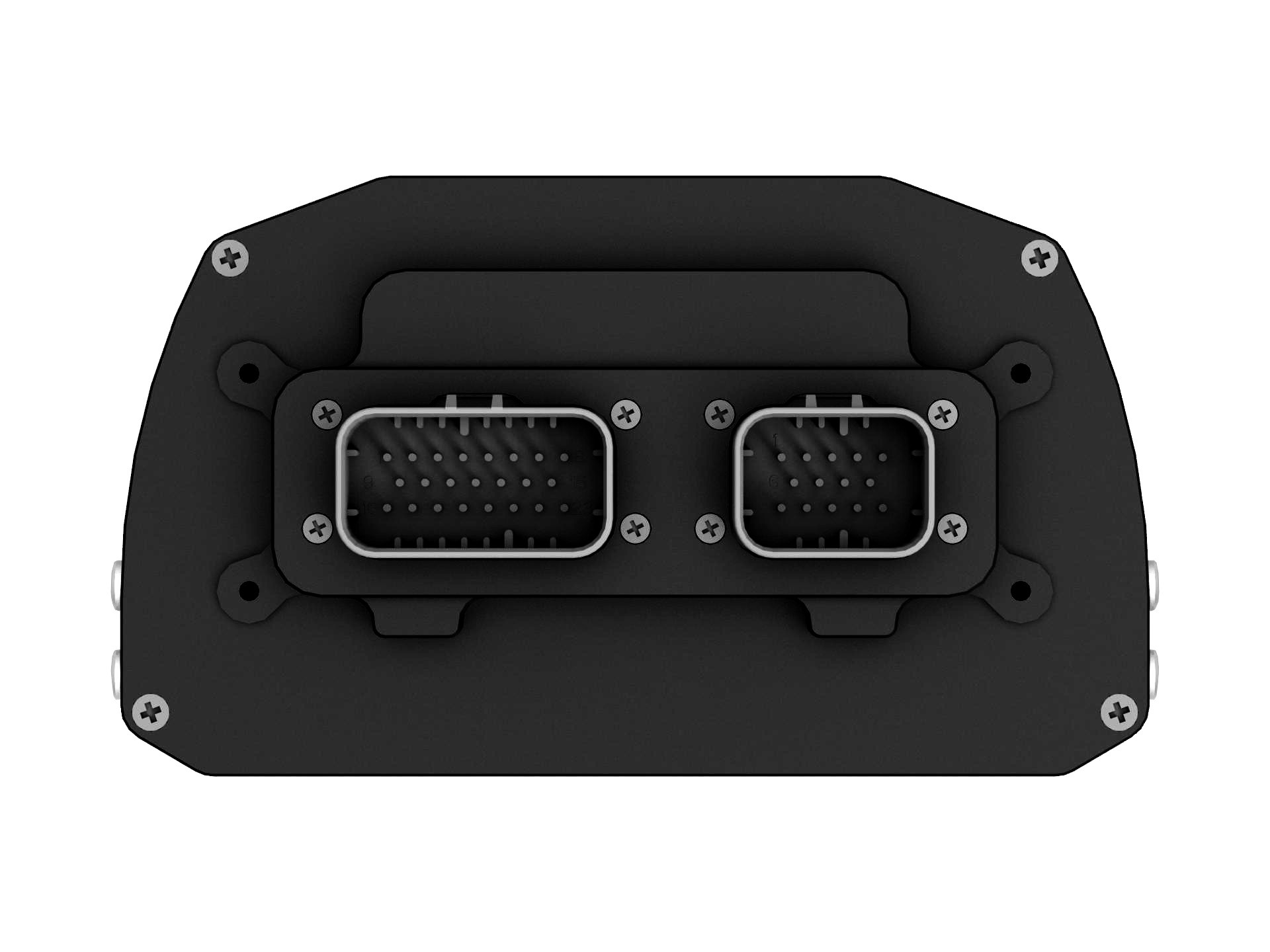

Connecteurs

2 connecteurs sport mécaniques + 1 connecteur Binder

Accéléromètre + gyroscope

Non

Mémoire interne

PAS D’ACQUISITION DE DONNEES

Corps

Aluminium anodisé

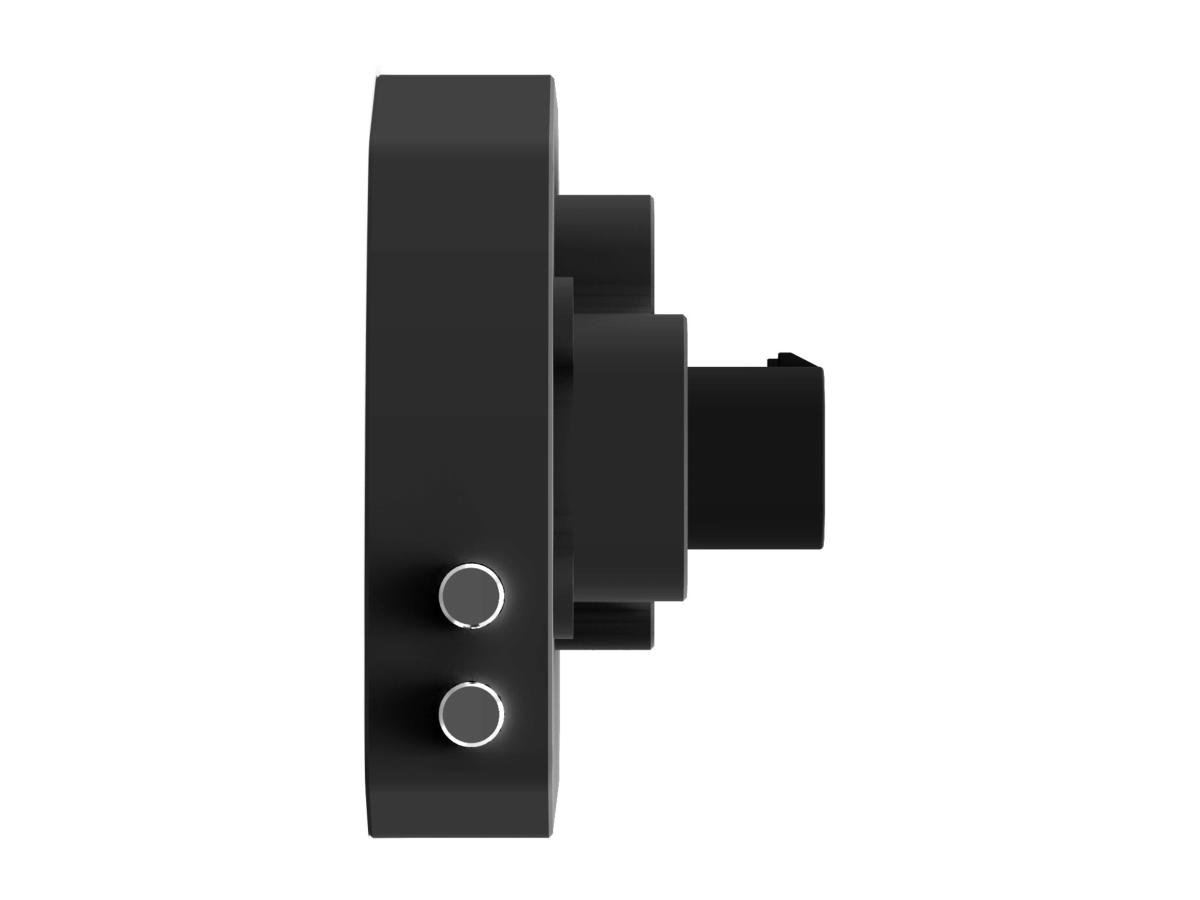

Boutons poussoirs

Métalliques

Dimensions

169,4 x 97 x 23 mm

Poids

480g

Etanchéité

IP65



Contenu du coffret

- Un afficheur MXS 1.3 Strada Standard,

- Un faisceau 14 broches,

- Un câble USB,

- Le logiciel Race Studio 3.


Références AIM : XA3MXSST12A010 MXS 1.3 Strada Standard avec faisceau CAN

XA3MXSST12A010 MXS 1.3 Strada Standard avec faisceau OBD (CAN+K)
