AiM EVO6L – Data logger compact haute performance



Le AiM EVO6L appartient à la sixième génération des célèbresdata loggers AiM. Conçu comme une version plus légère de l’EVO6, il conserve unhaut niveau de performances tout en proposant une architecture compacte et polyvalente, parfaitement adaptéeaux installations de sport automobile.

Grâce à son boîtier compact en aluminium anodisé, l’EVO6L peut facilement êtreintégré dans de nombreux types de véhicules. Il centralise les informations provenant de l’ECU, des capteurs,de sa plateforme inertielle et du GPS afin d’offrir une acquisition de données complète, exploitable avec le logicielAiM RaceStudio 3.

Connexion ECU & acquisition des données

L’EVO6L peut communiquer directement avec plus de 2 000 ECU parmi les principaux calculateurs du marché viaCAN, RS232 ou K-Line. Cette connexion permet de récupérer directement de nombreux paramètres moteur etvéhicule disponibles sur le calculateur.

Les données provenant de l’ECU peuvent être associées aux informations issues des capteurs externes, des entréesnumériques, du GPS09c, de la plateforme inertielle interne et des différents modules d’extension AiMpour obtenir une vision complète du comportement du véhicule.

5 entrées analogiques configurables

L’EVO6L dispose de 5 entrées analogiques entièrement configurables permettant de connecter différentstypes de capteurs destinés à mesurer notamment la température, la pression, lesdéplacements de suspension ou de nombreuses autres données essentielles à l’analyse du véhicule.

Chaque canal analogique peut atteindre une fréquence d’échantillonnage maximale de 1 000 Hz.L’EVO6L dispose également de 2 entrées vitesse, d’une entrée pour lesignal de tour ainsi que d’une entrée RPM capable de gérer les signaux carrésprovenant de l’ECU ou les impulsions récupérées depuis la commande de bobine.

Plateforme inertielle intégrée

L’EVO6L intègre directement une plateforme inertielle composée d’unaccéléromètre 3 axes ±5G et d’un gyroscope 3 axes.

Cette plateforme permet d’enregistrer les mouvements du véhicule et d’analyser avec précision son comportement dynamique.Les données obtenues constituent une aide précieuse pour comprendre des phénomènes tels que lesurvirage, le sous-virage, les mouvements de caisse ou encore les phases d’accélérationet de freinage.

Sortie digitale & extensions AiM

L’EVO6L dispose d’une sortie digitale jusqu’à 1 A. De typeLow Side (commutation à la masse), elle peut être configurée pour s’activer ou se désactiverautomatiquement en fonction de la valeur d’une entrée analogique ou digitale.

Cette sortie peut par exemple être utilisée pour commander automatiquement un système externe comme unventilateur de refroidissement, une pompe ou un éclairage additionnel lorsqu’une conditionprédéfinie est atteinte.

Grâce au réseau CAN AiM, l’EVO6L peut également être complété par de nombreux modules tels queACC3, GPS09c, les contrôleurs Lambda de la gamme LCU, les camérasSmartyCam ou encore le Memory Module.

Stockage & conception Motorsport

L’EVO6L dispose d’une mémoire interne de 4 Go permettant d’enregistrer les données collectéespendant les essais et les courses. Pour les applications nécessitant davantage de capacité de stockage, il peut être associéau AiM Memory Module, permettant l’enregistrement des données sur une carte SD externe.

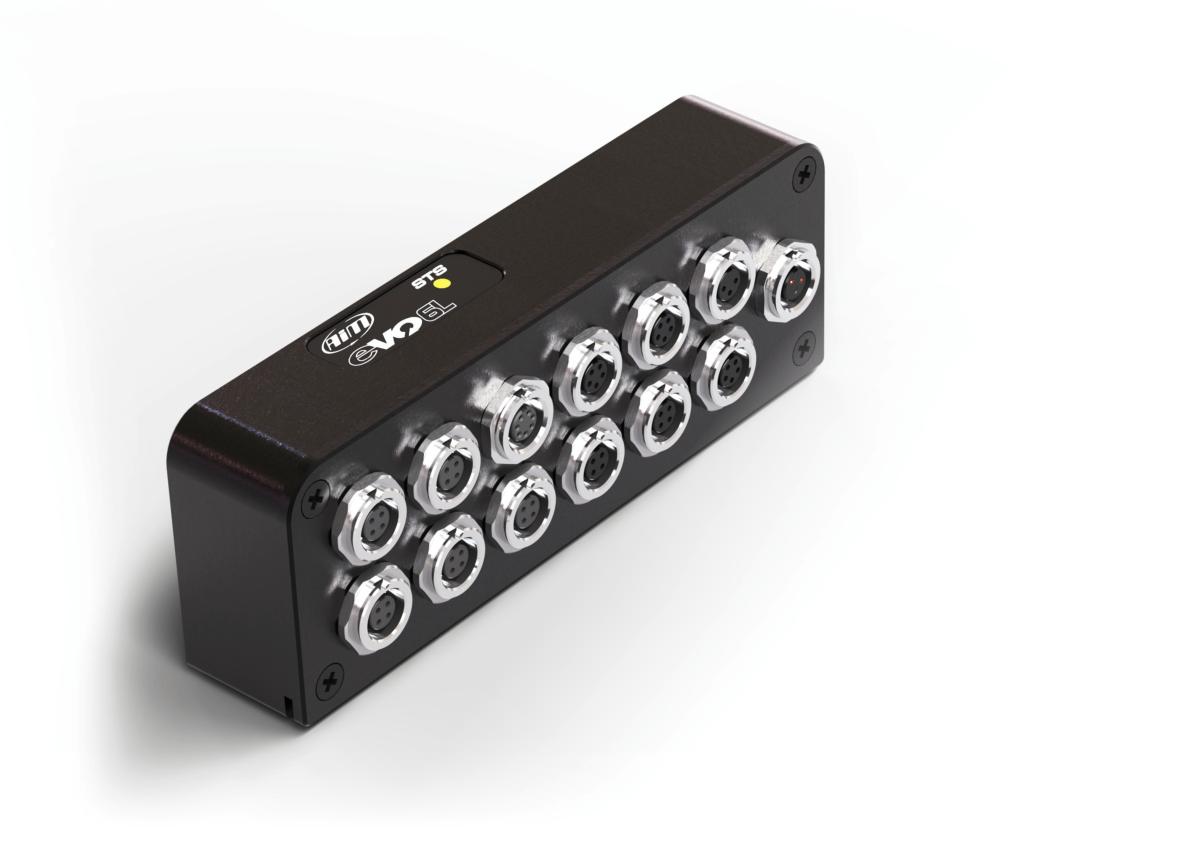

Son boîtier compact en aluminium anodisé et son indice de protection IP65 sont adaptés auxcontraintes rencontrées dans un environnement Motorsport. L’EVO6L utilise 13 connecteurs femelles Binder 712permettant de connecter individuellement les différents capteurs, alimentations et périphériques.

Dimensions & connectique

Les schémas ci-dessous permettent de visualiser les dimensions de l’EVO6L ainsi que la disposition de sesdifférents connecteurs. Ils facilitent la préparation de l’installation et du câblage dans le véhicule.

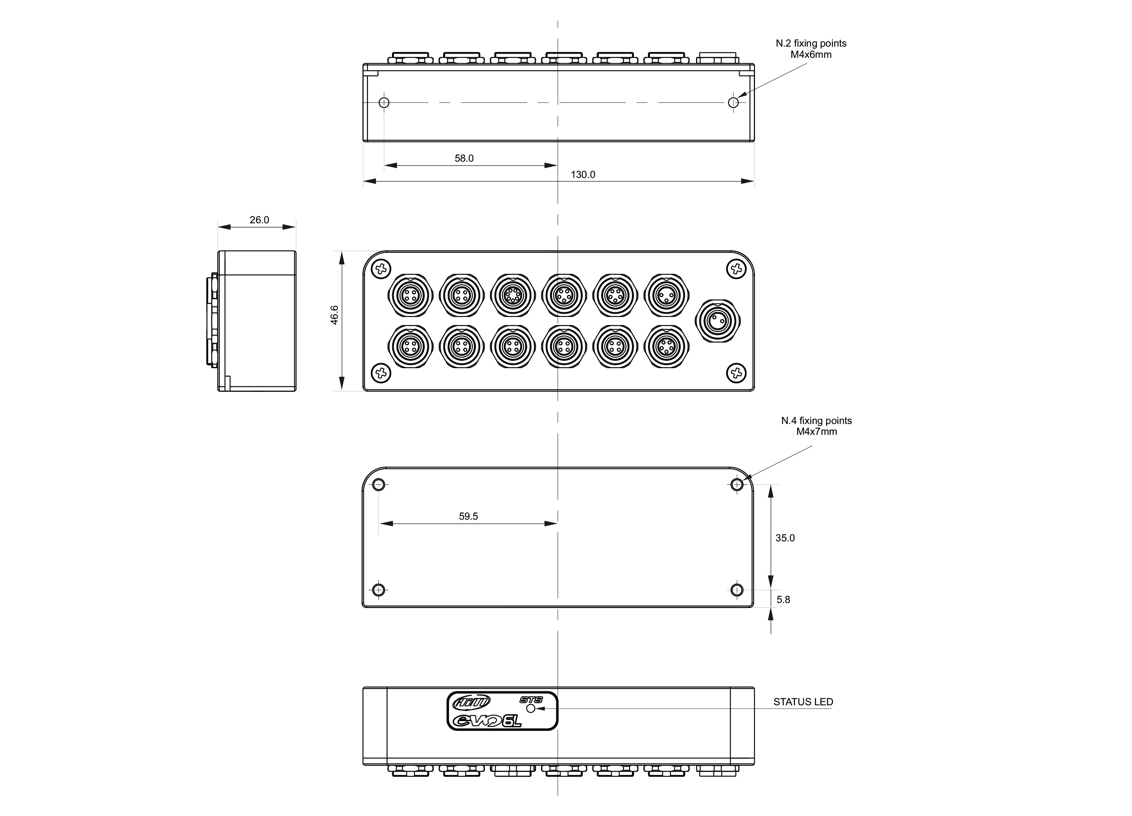

Dimensions du AiM EVO6L

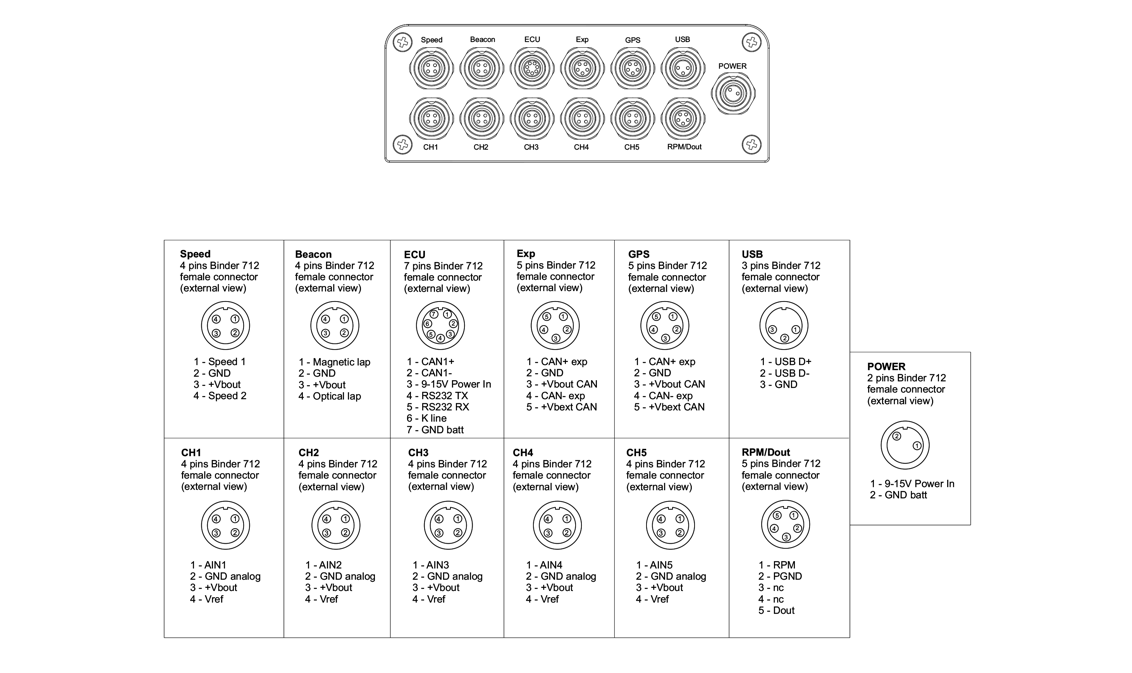

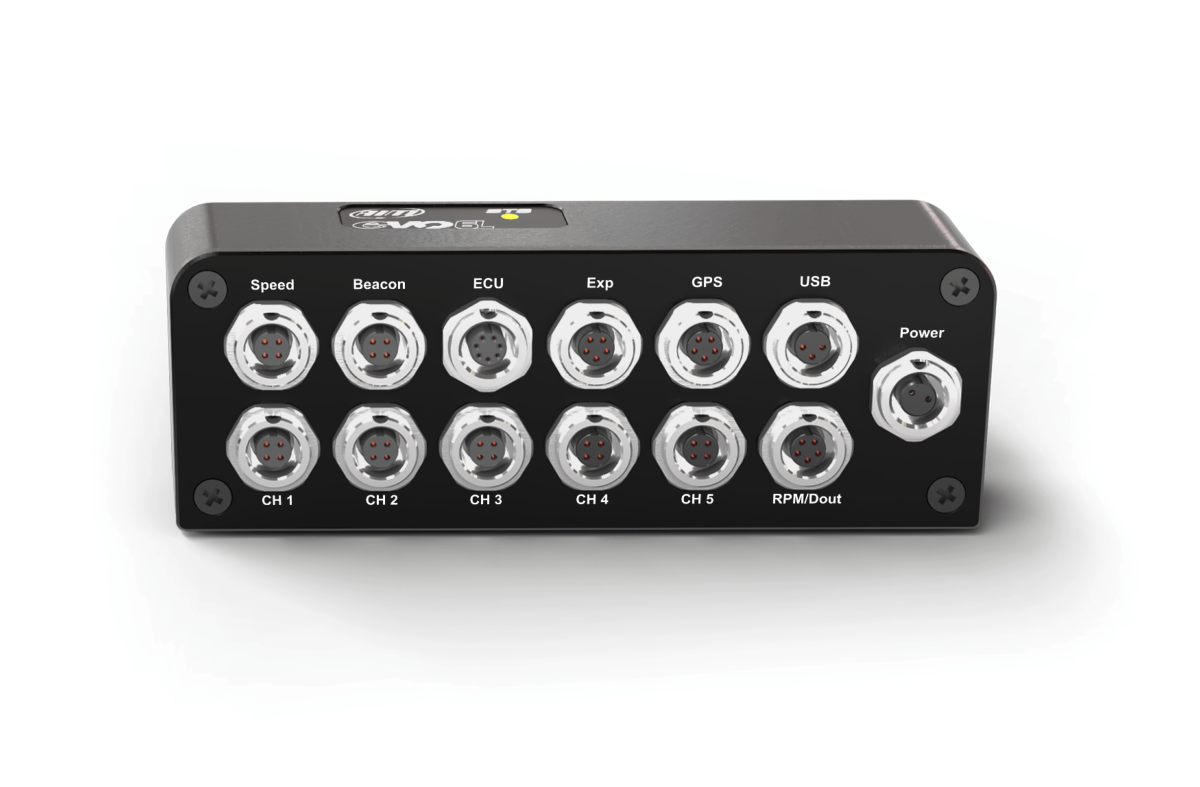

Connectique du AiM EVO6L

Fiche technique

Contenu du kit

Le kit AiM EVO6L comprend les principaux éléments nécessaires à son installation et à samise en service sur le véhicule.

• Module d’acquisition AiM EVO6L

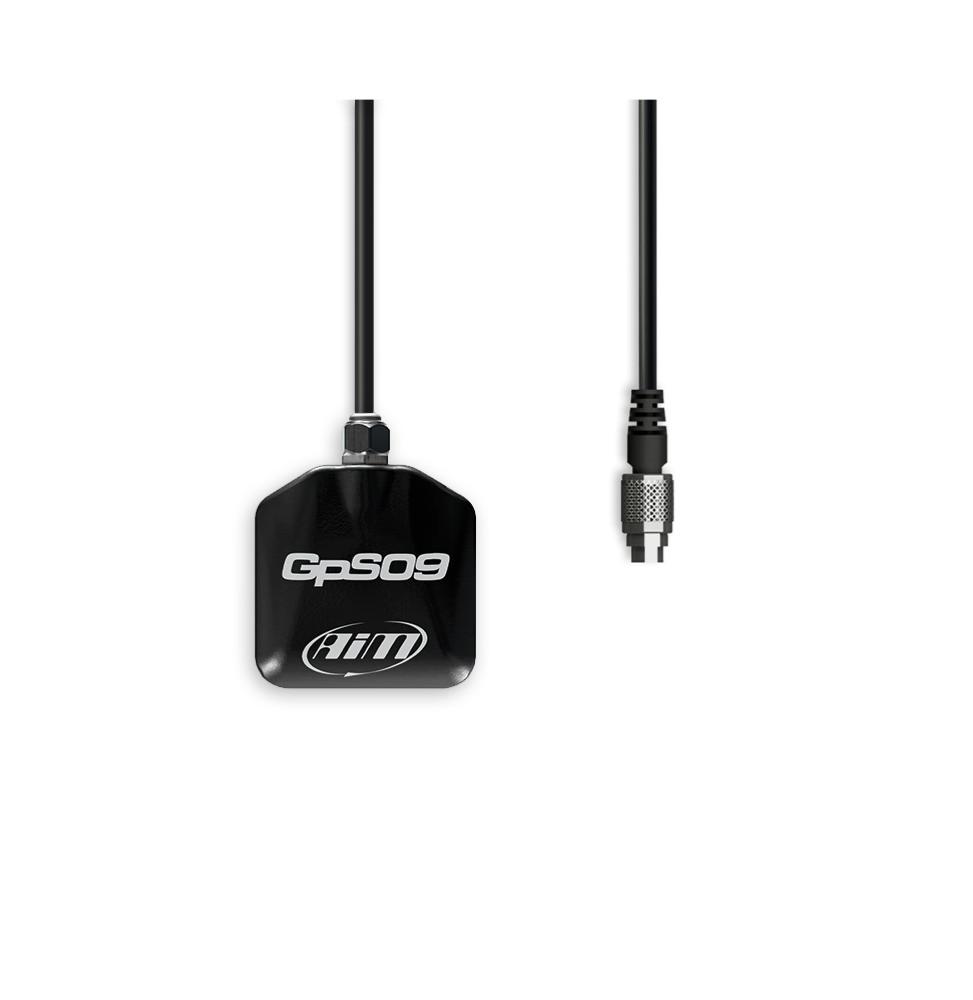

• Module GPS dans la version sélectionnée

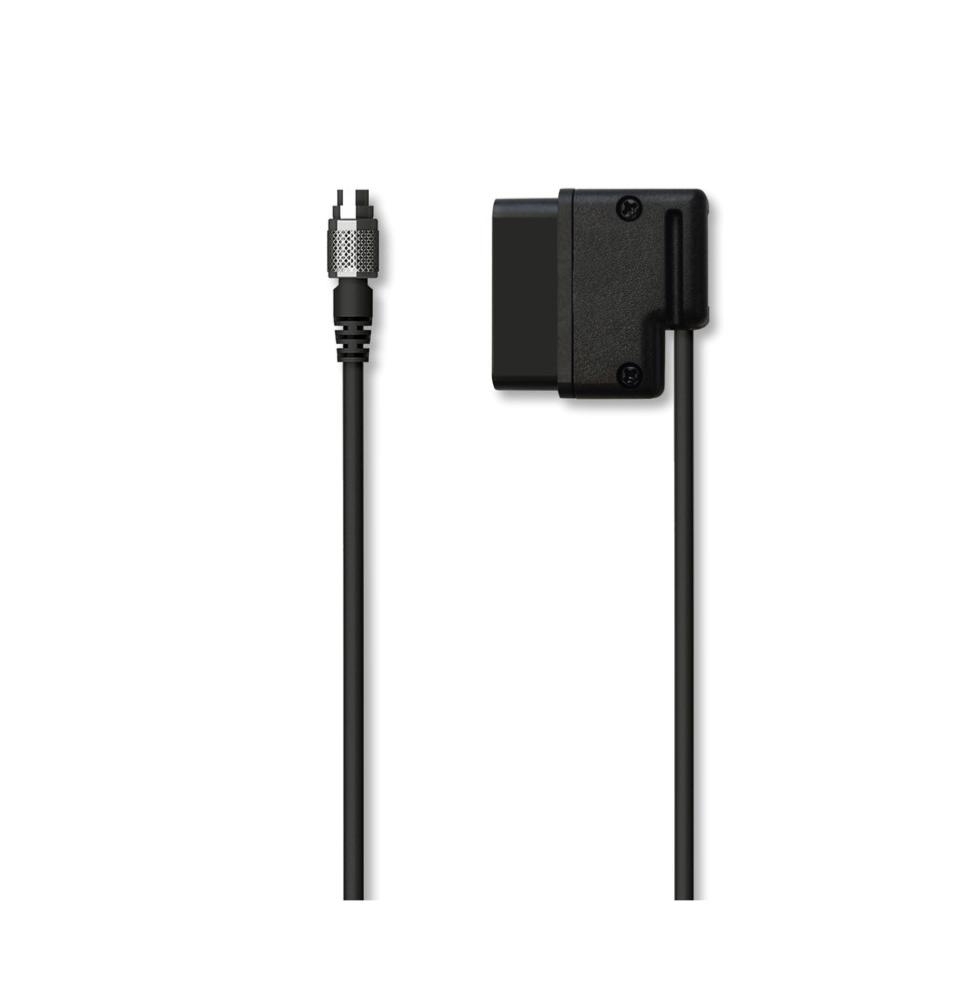

• Câble CAN ou OBDII selon la version sélectionnée

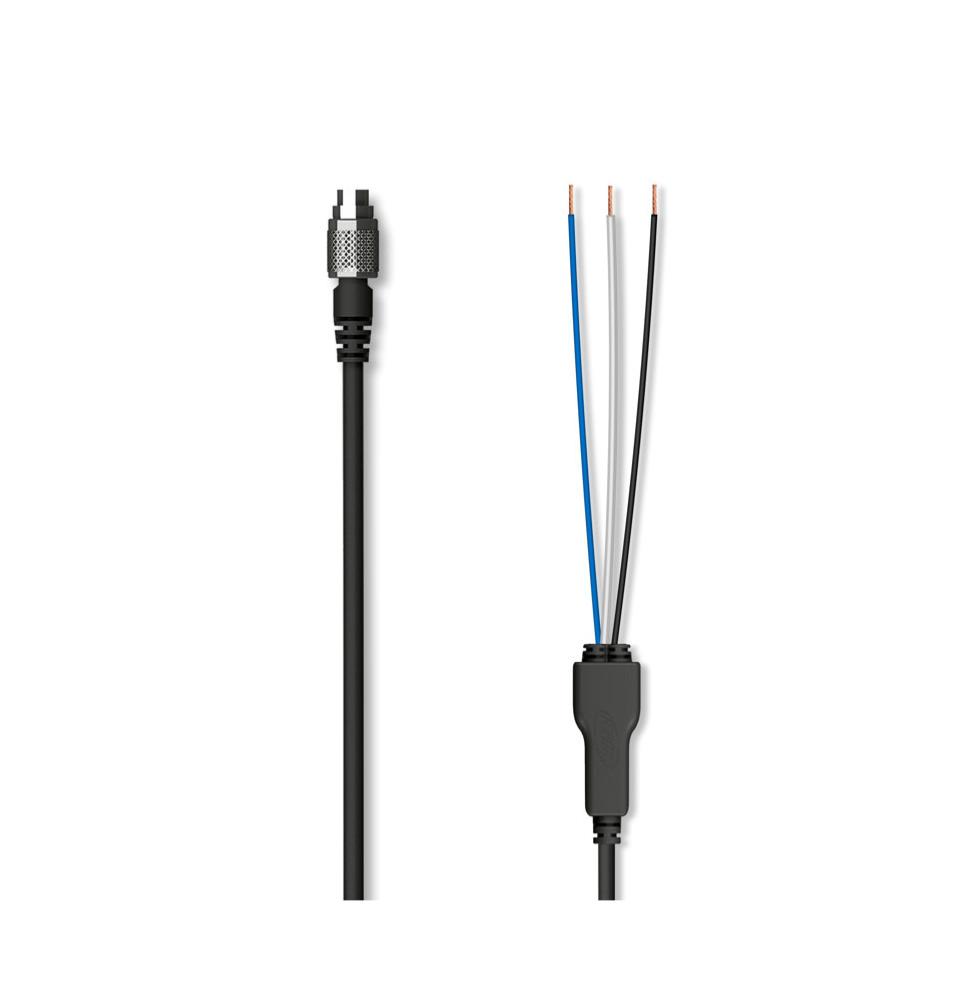

• Câble sortie digitale + RPM

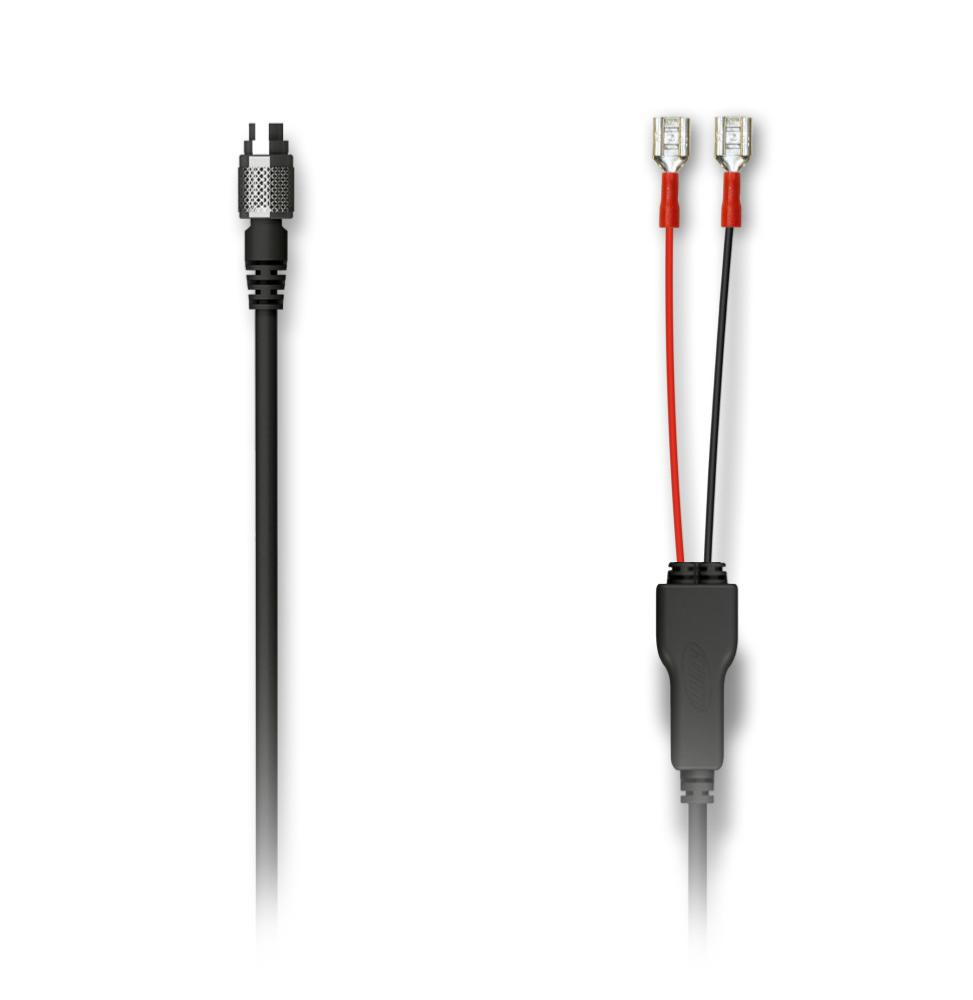

• Câble d’alimentation

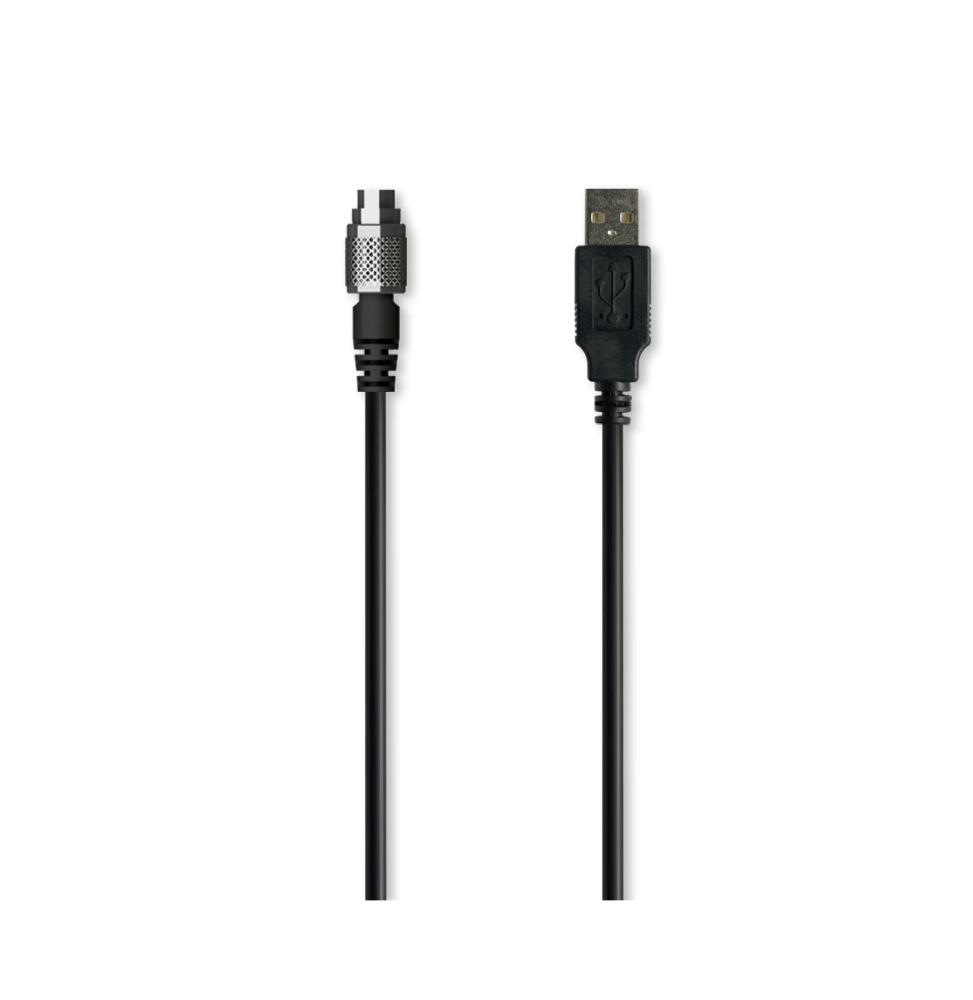

• Câble USB
