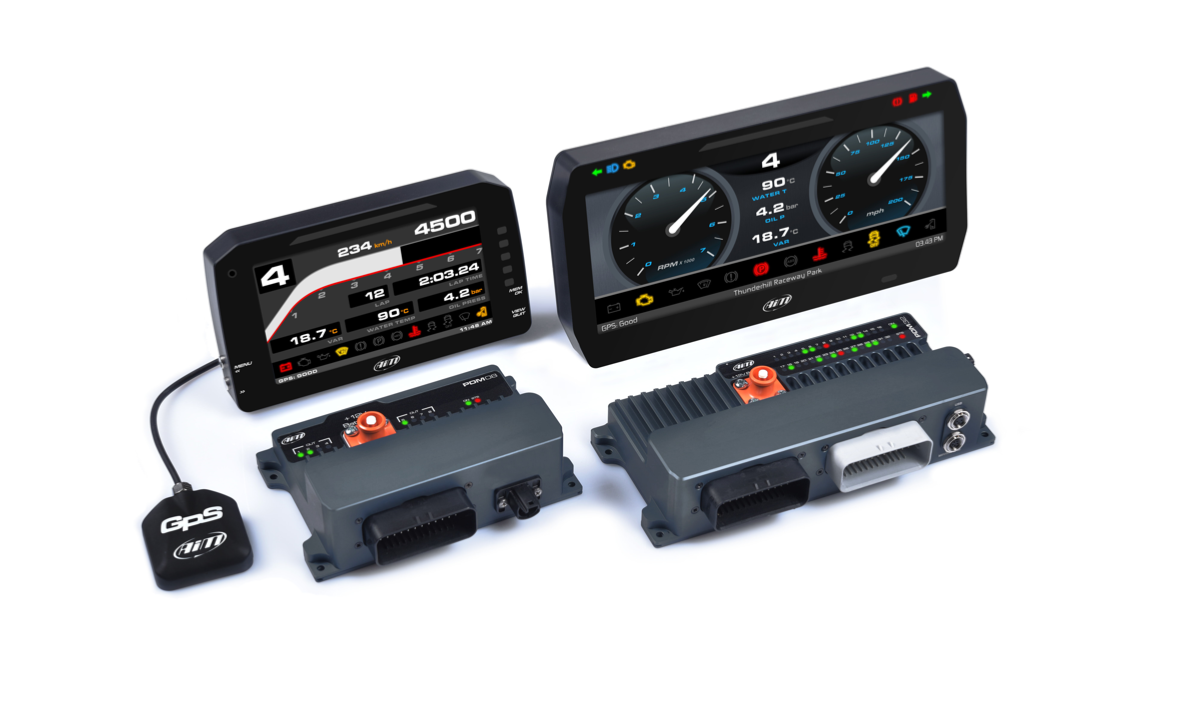

PDM32 + afficheur 6' + GPS

AIM
(Code: SR_AIM_571)
En Stock
Le module de distribution d'alimentation PDM32 est conçu pour distribuer l'alimentation électrique de votre véhicule, remplaçant facilement les systèmes de fusibles et de relais traditionnels.
Module GPS09

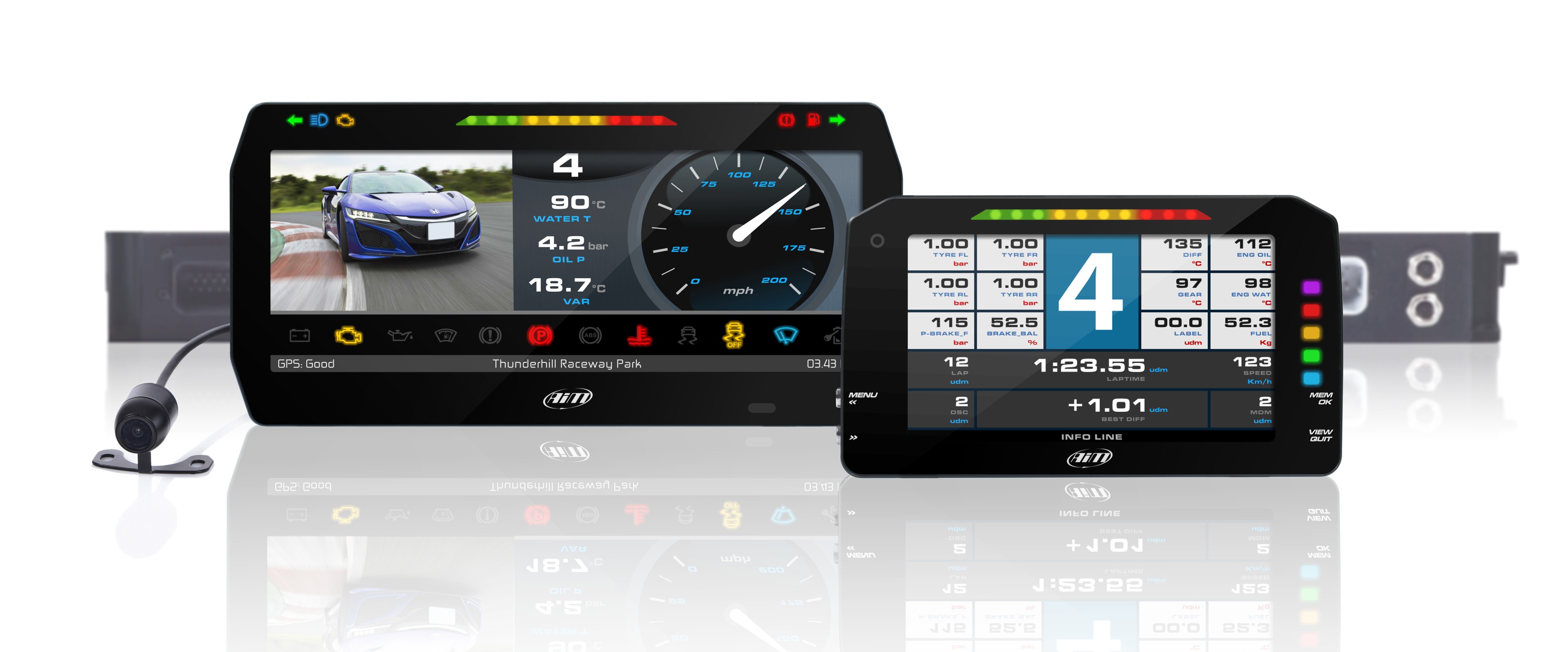

Afficheur 6"
2.940,00 €
1000g

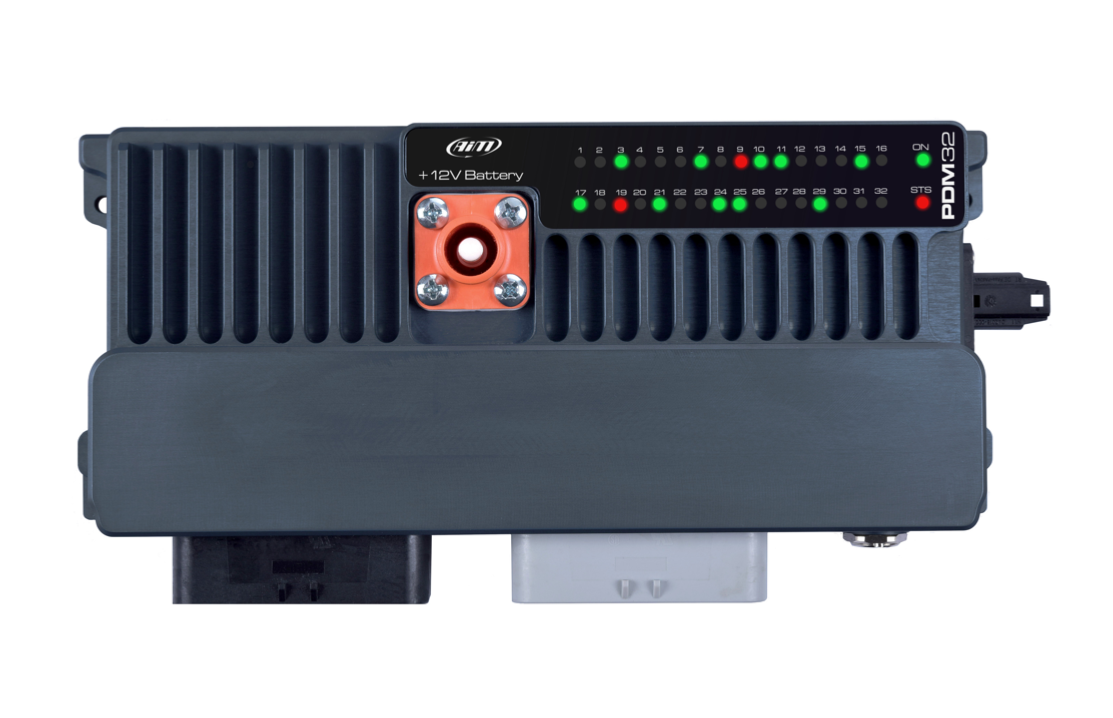

Le PDM32, logé dans un boîtier en aluminium anodisé, est conçu pour gérer les rigueurs du sport automobile et comprend un enregistreur de données professionnel complet et un contrôleur de tableau de bord interne.

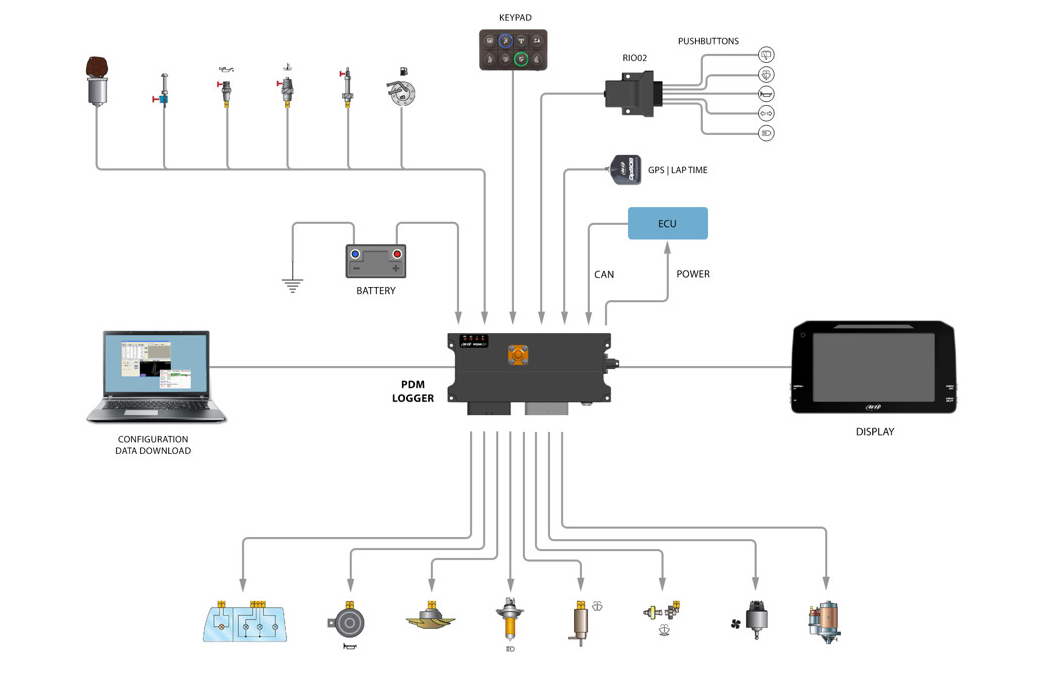

Il simplifiera considérablement votre faisceau de câbles et l'installation électronique tout en offrant beaucoup plus de contrôle.




 Le PDM32 offre également des fonctionnalités intéressantes, comme:




- Connexion ECU, pour obtenir des données de votre calculateur moteur (Régime, Pressions, températures etc.),

- Enregistrement de données, pour éviter d'ajouter un autre enregistreur à votre voiture,

- Module GPS, pour avoir des temps au tour et des positions de piste automatiques,

- Contrôleur de tableau de bord, pour gérer facilement un tableau de bord de 6",

- Plateforme EMU 9 axes,

- Option caméra arrière, pour obtenir facilement une vue arrière pendant que vous conduisez ou en marche arrière dans le paddock.


Les sorties de puissance


Les 4 types de sorties de puissance

PDM32

Haute puissance : Courant continu 20A


Puissance Moyenne : Courant continu 15A


Puissance Faible : Courant continu 10A


Demi-pont 35A


Courant max continu total

4 sorties jusqu’à 20A


12 sorties jusqu’à 15A


12 sorties jusqu’à 10A


4 sorties demi-pont 35A


120 A


Chaque sortie fournit un retour d'état pour les circuits ouverts, les courts-circuits, les températures élevées, les surintensités, les sous-tensions et les surtensions. Le courant d'appel, le nombre de tentatives de défaut et le temps entre les tentatives sont tous définissables.


Toutes les sorties peuvent être configurables en PWM et permettre un démarrage / arrêt progressif. Pour chaque sortie, une LED multicolore indique l'état:

- Activé/ Désactivé

- Activé ou non

- Faute.


Une interface visuelle élégante permet une configuration flexible et puissante pour chaque puissance de sortie.

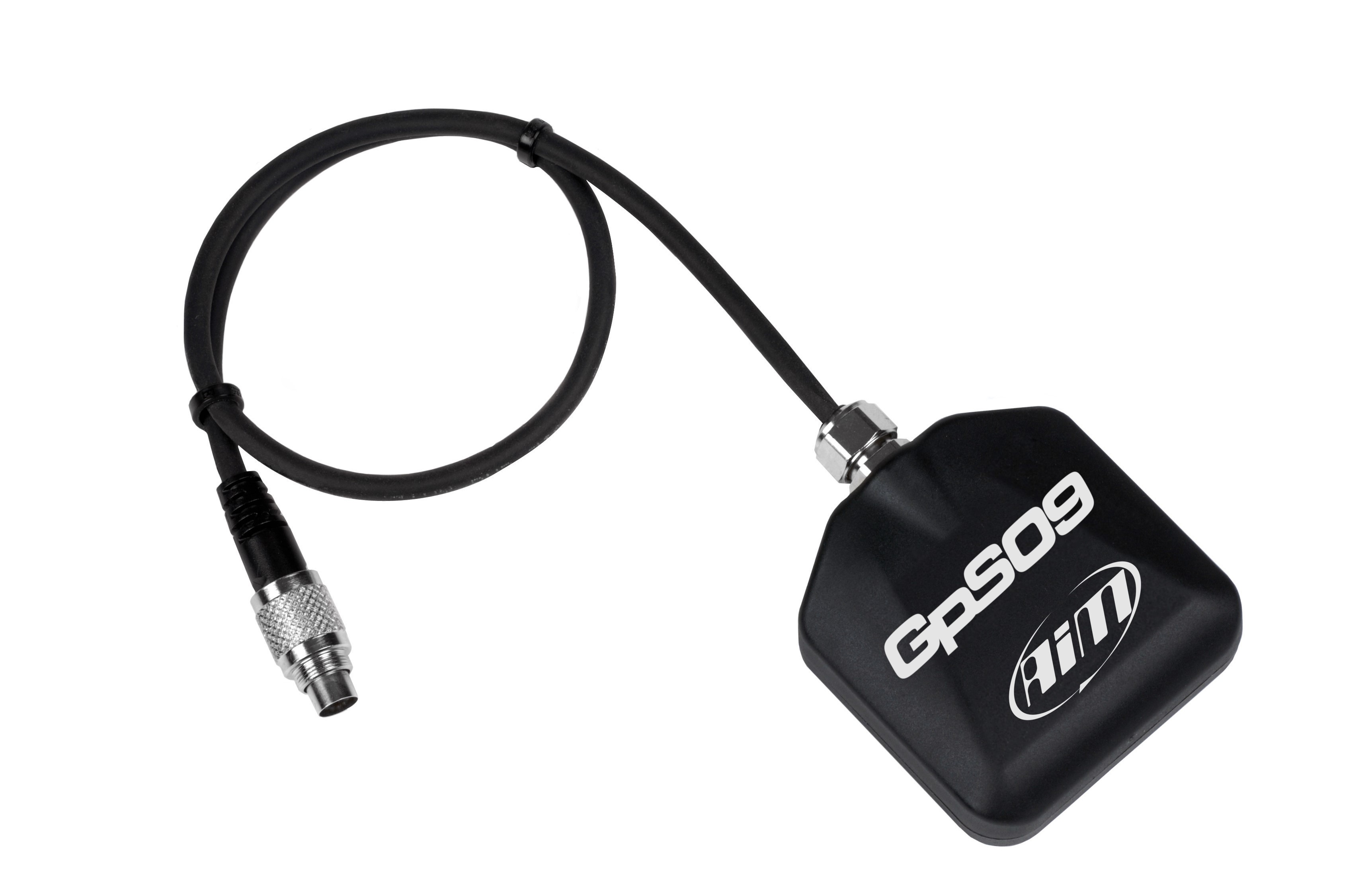

GPS09

Le PDM32 est livré avec 4000 pistes dans sa base de données. La sélection du circuit est automatique afin de calculer le temps au tour lorsque vous passez la ligne de départ / arrivée.


Enregistreur de données

Un enregistreur de données interne est disponible, capable d'enregistrer toutes les entrées analogiques, entrées numériques, canaux ECU, valeurs GPS, courants, état de toutes les sorties d'alimentation.


Caméra miroir

Le PDM32 dispose de deux entrées de caméra analogique qui vous permettent de visualiser sur votre écran deux caméras en appuyant sur un bouton ou via la marche arrière.


Spécifications Techniques



Caractéristiques techniques - PDM32 + afficheur 6” + GPS



Afficheur

Ecran 6" TFT

LEDs

32 LEDs RGB configurables + 1 PDM On + 1 PDM Status

Connexion CAN

3

Connexion ECU

CAN, RS232

Lin bus

1

Modules d’extension CAN

GPS09, Channel Expansion, interface Lambda, SmartyCam HD, TC Hub, Volant Formula, Module mémoire, Module bouton-poussoir Remote Input/ Output

Entrées

14 entièrement configurables, 500 Hz max chacune (Pullup, Pulldown, analogique/numérique)

Connecteurs

2 connecteurs sport mécaniques + 2 connecteurs Binder + 1 connecteur Ampahenol Surlok + 1 connecteur Rosenberg

Entrée de caméra analogique externe

2

Connexion à distance

1 flux de sortie AIM

Plateforme inertielle

3 axes ± 5G accéléromètre + 3 axes gyro + 3 axes magnétomètre

Mémoire interne

4 Go

Corps

Aluminium anodisé

Poids

761g

Dimensions

234,5 x 94,6 x 49.5 mm

Etanchéité

IP65


Contenu du coffret :

  • Module PDM32
  • Afficheur couleur 6"
  • Cable LVDS pour afficheur.
  • Module GPS09
  • Connecteurs + broches
