Module de distribution d'alimentation AIM PDM32 - Module uniquement

AIM
(Code: SR_AIM_643)
En Stock
Module de distribution d’alimentation AIM PDM32 - Module uniquement (SAP32)
Option GPS09 :
2.040,00 €
1000g

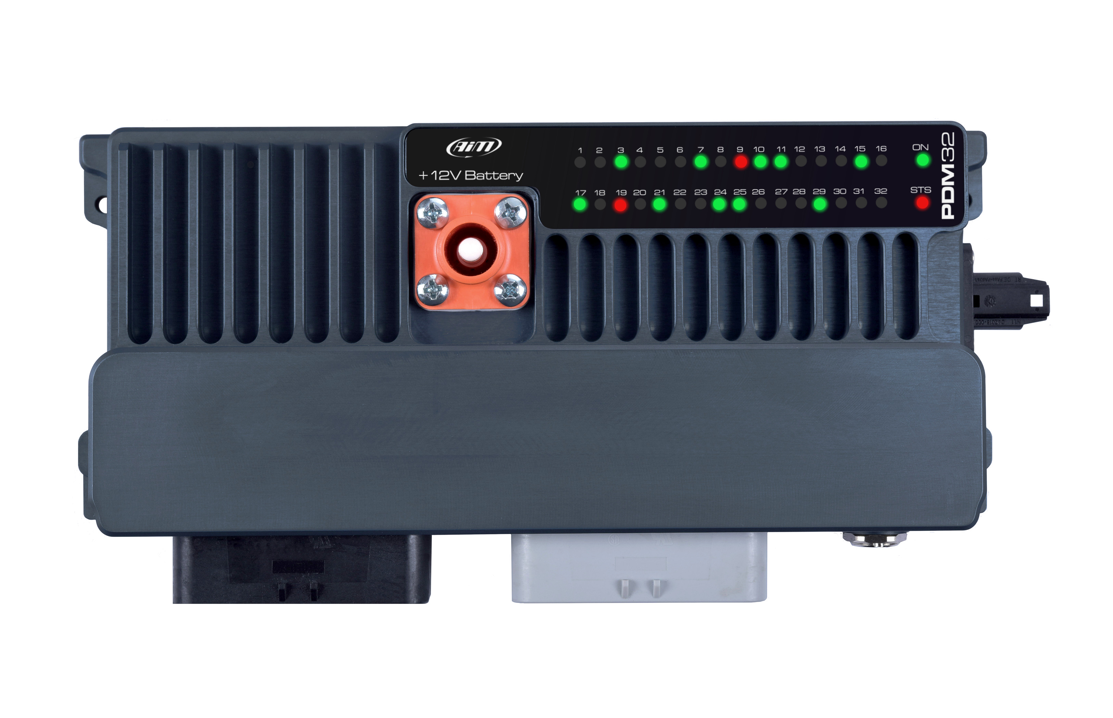

Le module AIM PDM32 est un module de distribution d'alimentation avancé. Il dispose de 32 canaux et est conçu pour alimenter le circuit électrique de véhicules sans avoir besoin de boîtes à fusibles ou de relais traditionnels. Il permet de simplifier le faisceau électrique et d'améliorer la fiabilité et les fonctions de contrôle.

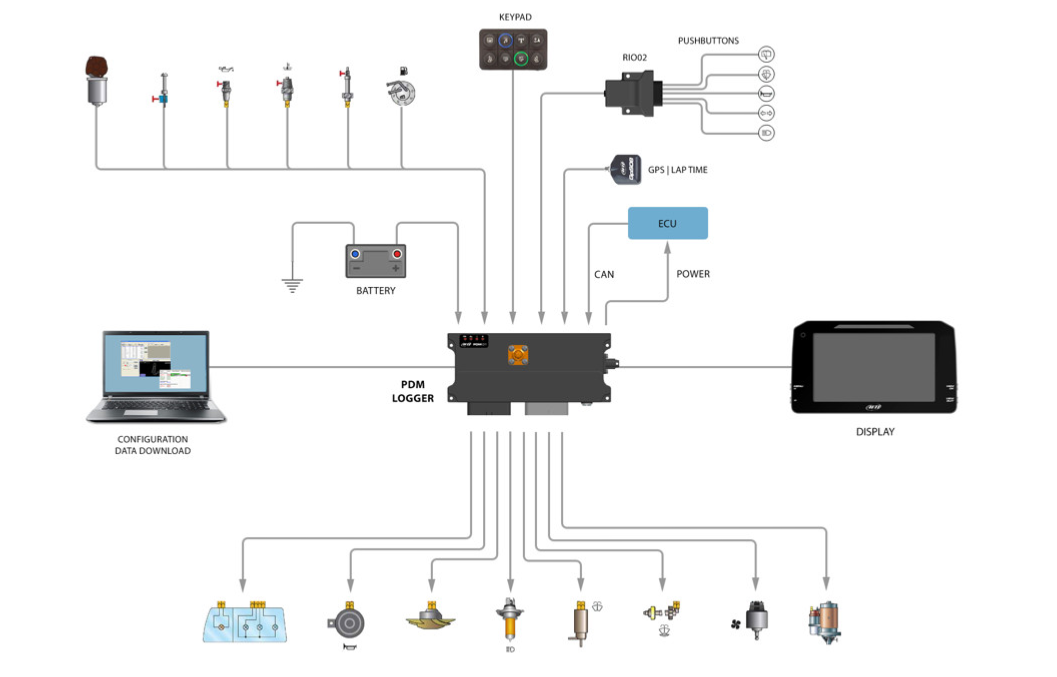

Le PDM32 peut être utilisé seul ou avec un écran de tableau de bord de 6" ou 10". Le module peut recevoir des données de l'ECU du véhicule et comprend même un enregistreur de données et un module GPS en option pour le chronométrage des tours et la cartographie des trajectoires.


Les PDM reçoivent, utilisent et enregistrent des données :

-ECU: plus de 1000 protocoles disponibles,

-Entrées numériques/analogiques,

-EMU: 9 axes interne,

-GPS: position et temps au tour,

-Expansions,

-Boutons poussoirs, depuis le module RIO02 ou depuis n'importe quel clavier CAN commercial, grâce à la simple configurabilité des protocoles CAN,

-Tous les courants et statuts de toutes les sorties de puissance,

-Autres canaux mathématiques définis par l'utilisateur.


Spécifications Techniques


Caractéristiques Techniques


Contributions

14 entièrement configurables, max 500 Hz chacun:

8 analogiques / numériques

4 entrées numériques

2 entrée vitesses

Sorties de puissance

4 jusqu'à 20 A (haute puissance)

12 jusqu'à 15 A (puissance moyenne)

12 jusqu'à 10 A (faible puissance)

4 jusqu'à 30 A (demi-pont)

Protégé contre la surtension, sous tension, surintensité et la

surchauffe

Courant maximum 120 A

Bus Lin

1

Connexions CAN

3

Plateforme inertielle

Accéléromètre 5G 3 axes + gyroscope 3 axes + magnétomètre 3 axes

Mémoire interne

4 Go

Modules externes

Module GPS, Extension de canal, Concentrateur TC, Contrôleur Lambda, SmartyCam HD, Module de bouton-poussoir d'E/S à distance

Entrée caméra analogique externe

2

Corps

Aluminium anodisé

Etanchéité

IP65

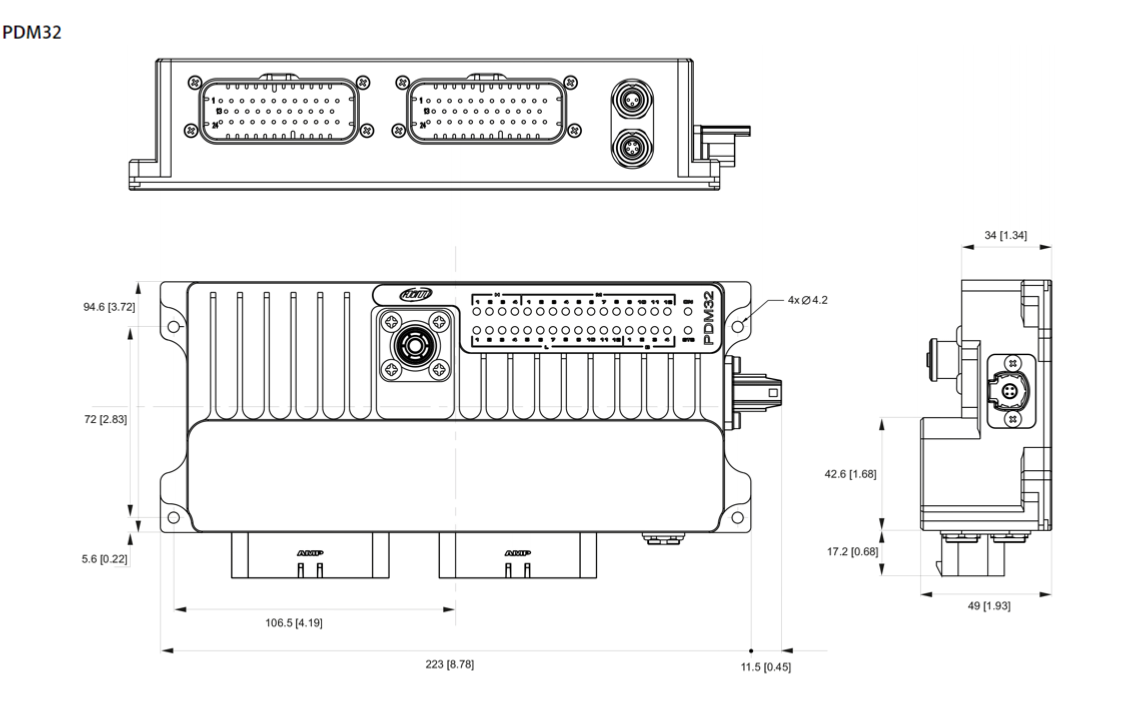

Dimensions

234,5 x 94,6 x 49,5 mm



Contenu du coffret :


- Module de distribution d’alimentation PDM32 (Module uniquement).
- 1 câble d'alimentation
- 1 câble CAN EXP pour GPS
- 2 connecteur 35 broches AMP PDM Plug
- 70 broches PDM plaqués or



 Référence AIM : XC1SAP3202
