Contrôlez la température de vos pneus en temps réel

Le kit de capteurs de température des pneus AiM avec ACC3 a été spécialement développé pour mesurer la température de surface des pneumatiques pendant le roulage.

L'analyse de la température des quatre pneus apporte des informations particulièrement utiles pour travailler sur les réglages du châssis, comprendre l'exploitation des pneumatiques et analyser le comportement du pilote sur chaque portion du circuit.

4 capteurs pour surveiller les pneumatiques

Le kit intègre quatre capteurs de température, permettant de surveiller simultanément les quatre pneus du kart.

Chaque capteur possède un champ de vision de 35° et mesure une plage de température comprise entre -20 et 120 °C. Le signal délivré est de type analogique 0–5 V.

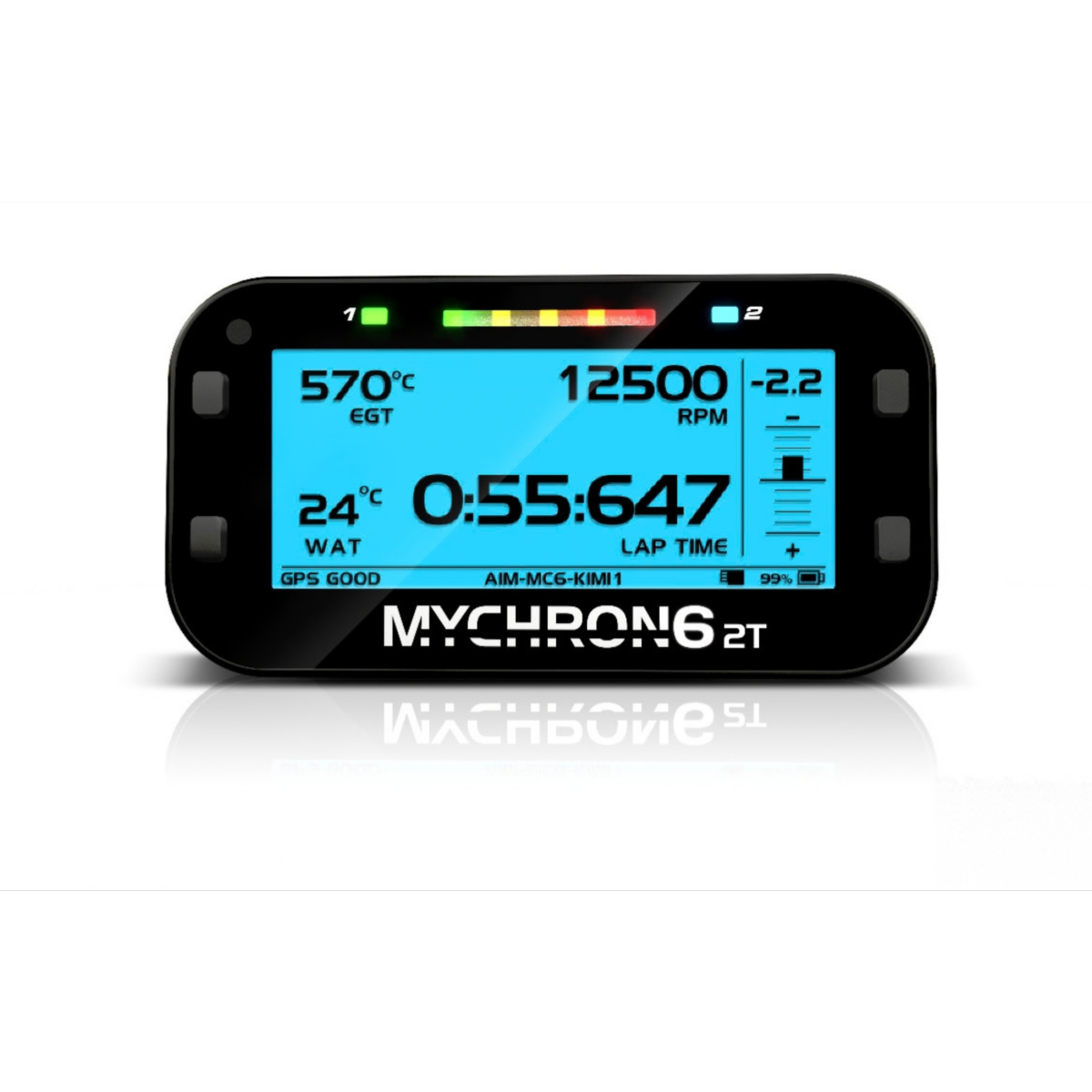

Connexion au MyChron6 via l'ACC3

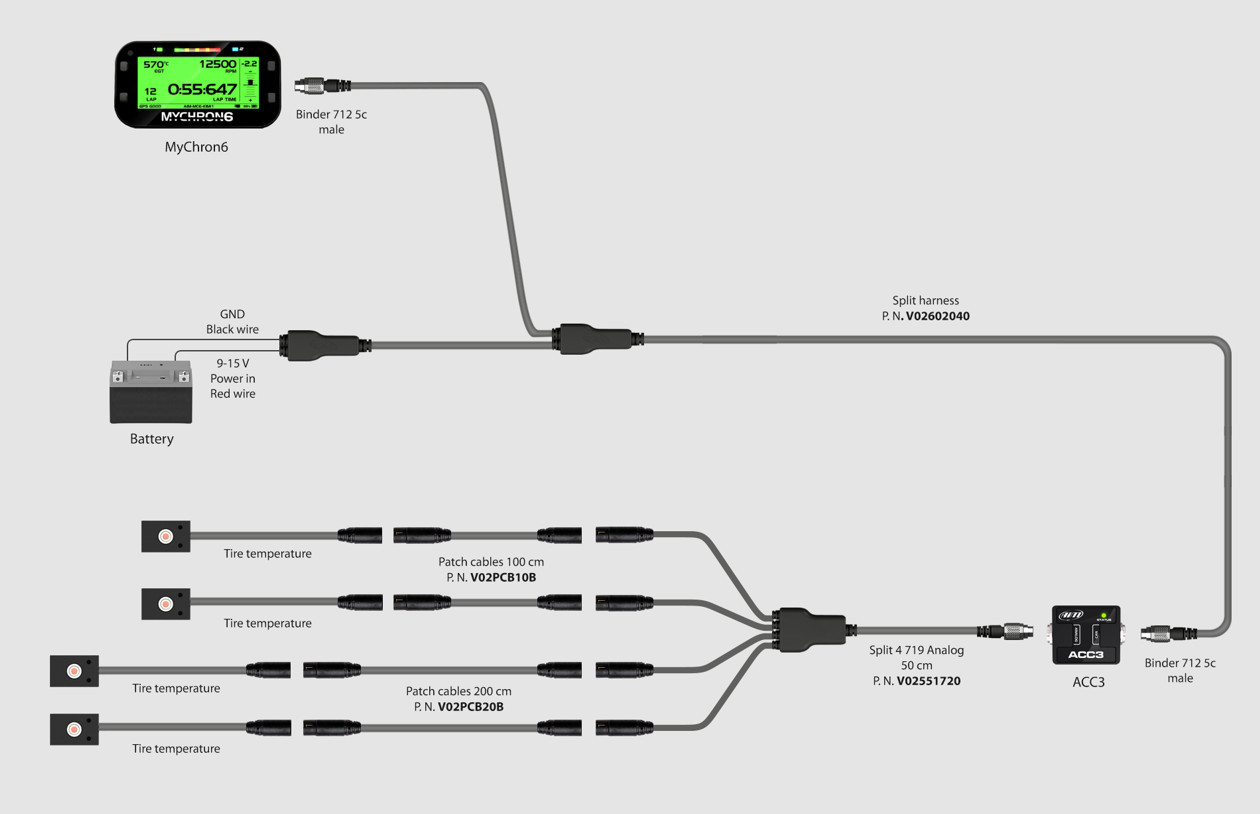

Les quatre capteurs de température sont raccordés au AiM ACC3, le convertisseur analogique/CAN de troisième génération développé par AiM.

L'ACC3 permet de centraliser les signaux des capteurs et de transmettre les informations au MyChron6. Les températures peuvent ainsi être enregistrées avec les autres données du kart pour une analyse complète après la session.

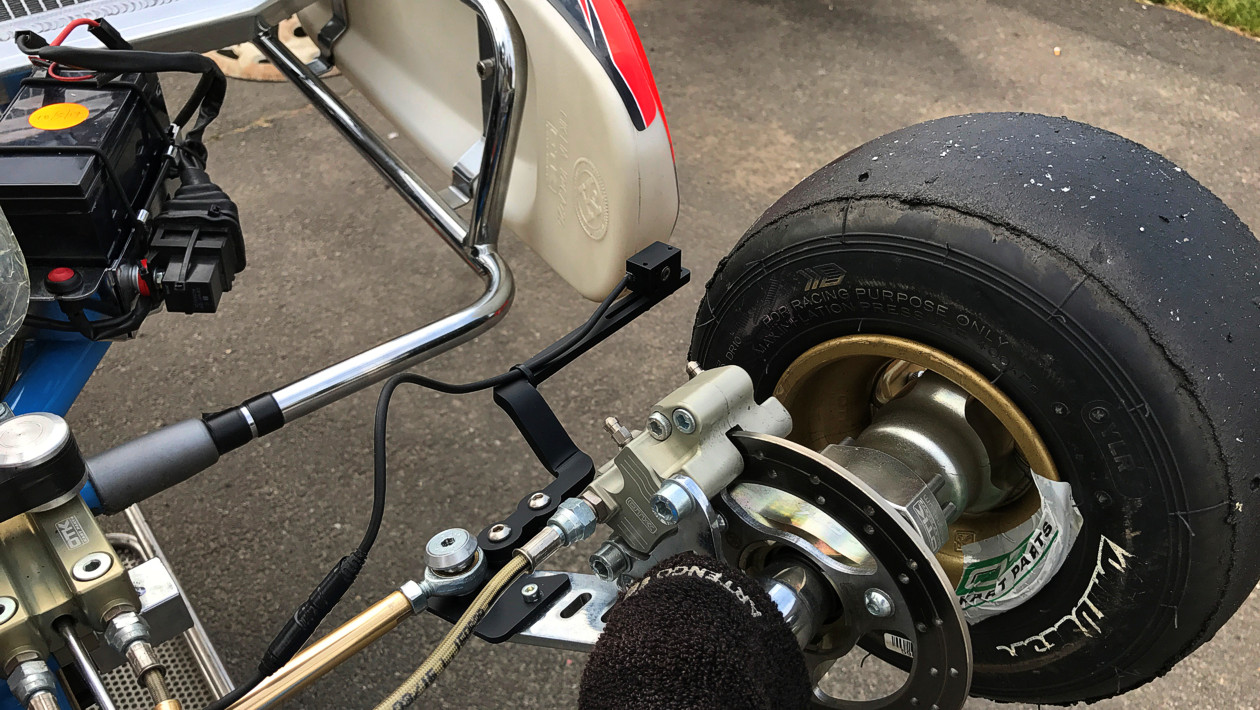

Installation sur kart

Les capteurs sont installés à proximité de chaque pneumatique afin de mesurer correctement la température de sa surface pendant le roulage.

AiM propose un kit de supports spécifique pour kart permettant de positionner les capteurs à l'avant et à l'arrière du véhicule. Ce kit de supports est disponible séparément sous la référence AiM X90KSTTS0.

Analyse complète avec RaceStudio

Une fois les données enregistrées, RaceStudio Analysis permet de visualiser l'évolution de la température des quatre pneumatiques sur l'ensemble du circuit.

Il devient ainsi possible de comparer les températures roue par roue et d'observer leurs variations en fonction de la position sur la piste. Ces informations constituent une aide précieuse pour l'analyse du comportement du kart, des réglages et de l'utilisation des pneumatiques.

Caractéristiques techniques

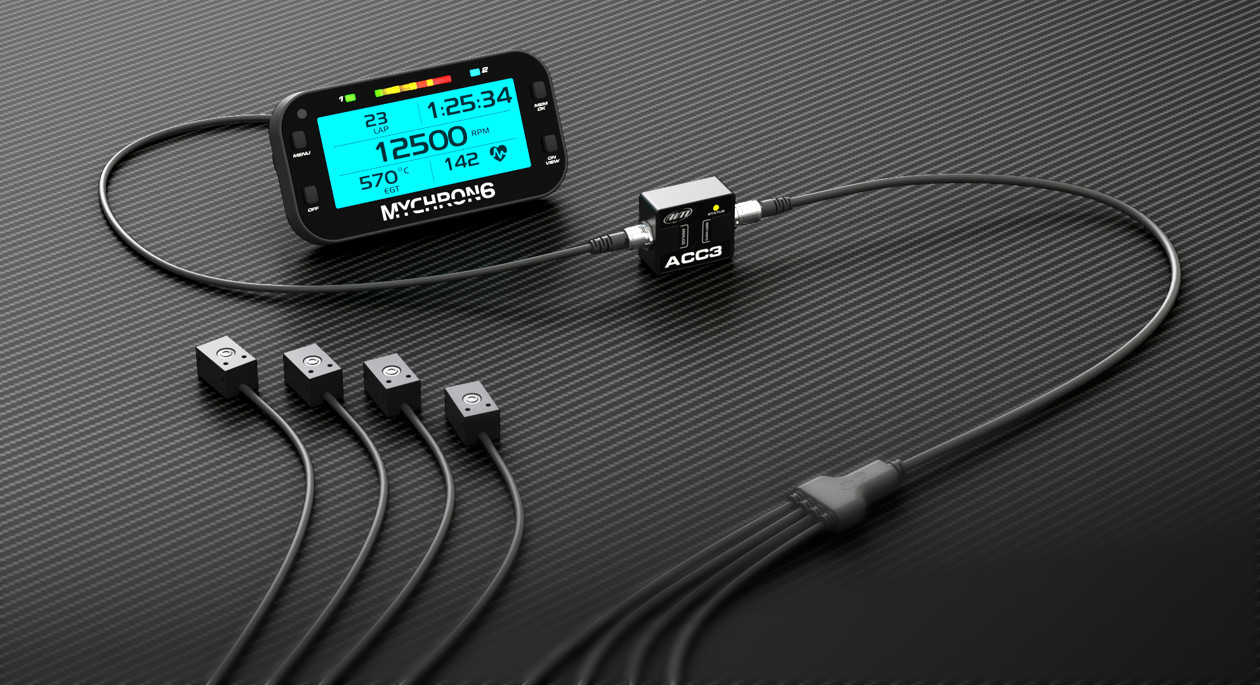

Kit de capteurs de température des pneus AiM avec ACC3
Connexion	MyChron6 via ACC3
Nombre de capteurs	4 capteurs de température des pneus
Type de mesure	Température de surface du pneumatique
Signal de sortie	0–5 V
Champ de vision	35°
Plage de température	-20 à 120 °C
Dimensions d'un capteur	26,6 × 17,2 mm
Longueur du câble capteur	250 mm
Référence du kit AiM	X08TTKACCS0

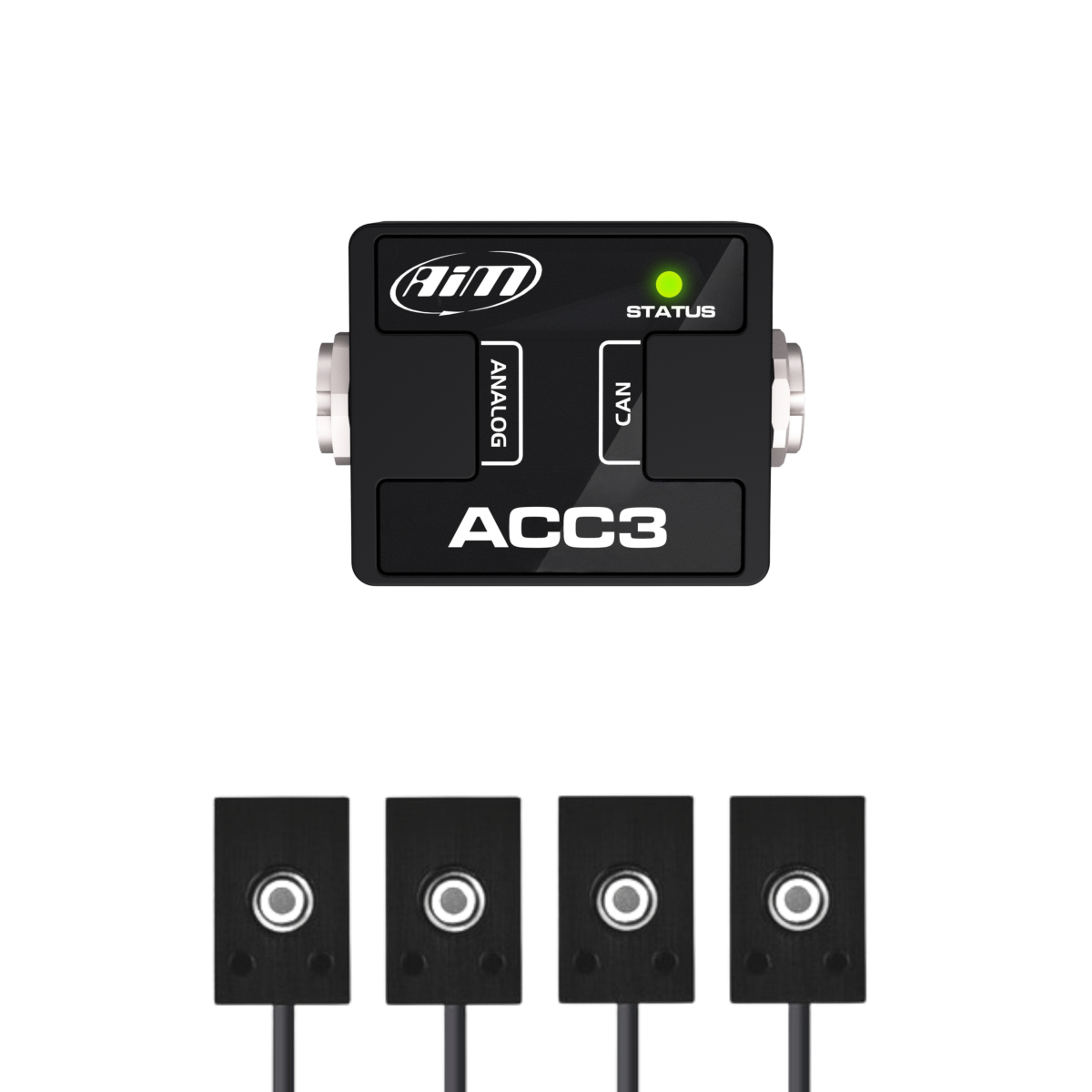

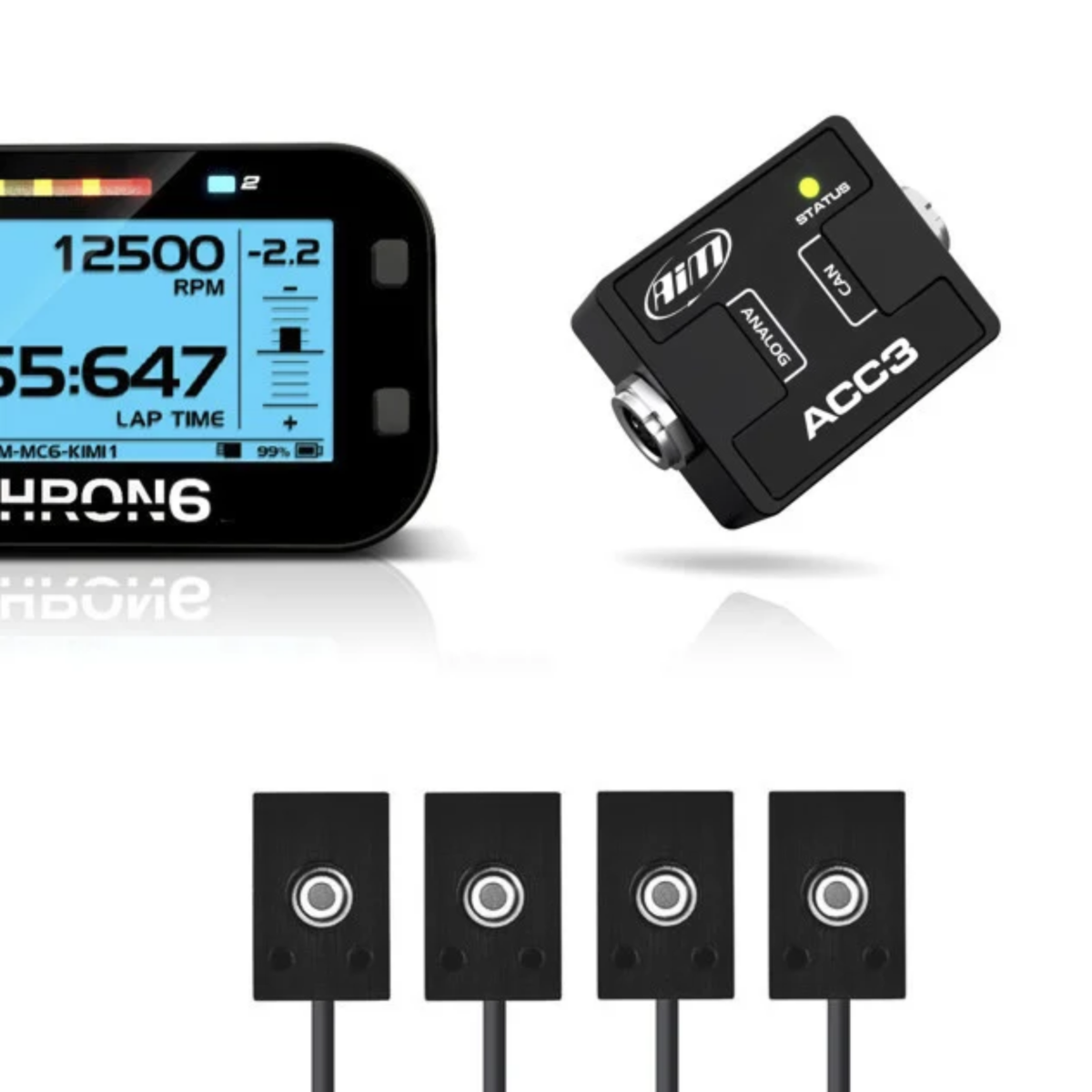

Contenu du kit

Le kit AiM de capteurs de température des pneus avec ACC3 comprend les principaux éléments nécessaires à son raccordement au MyChron6.

• 1 × AiM ACC3
• 4 × Capteurs de température des pneus
• 1 × Split Harness
• 1 × Split 4 voies analogiques 719 – 50 cm
• 2 × Rallonges 4M719-4F719 – 100 cm
• 2 × Rallonges 4M719-4F719 – 200 cm

Référence AiM

Référence constructeur du Kit de capteurs de température des pneus avec ACC3 : X08TTKACCS0
