Tableau de bord MXP 1.3 Strada Standard

AIM
(Code: SR_AIM_522)
EN RUPTURE

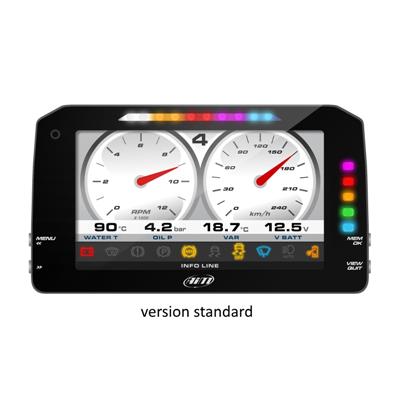

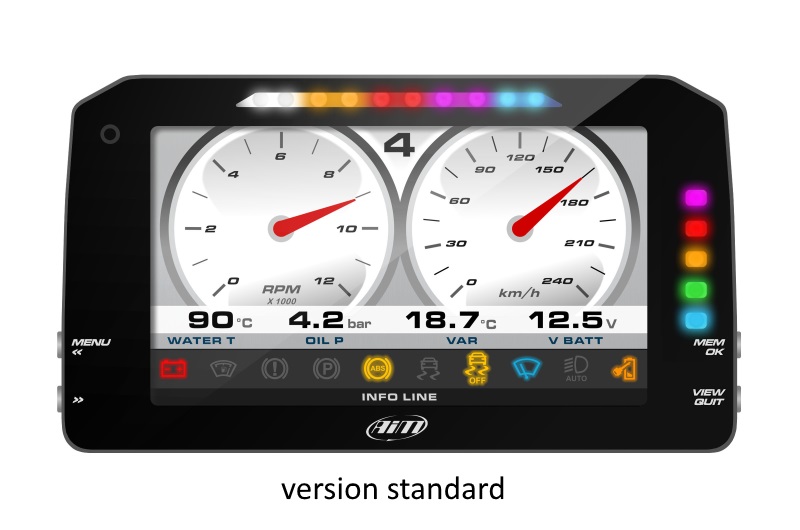

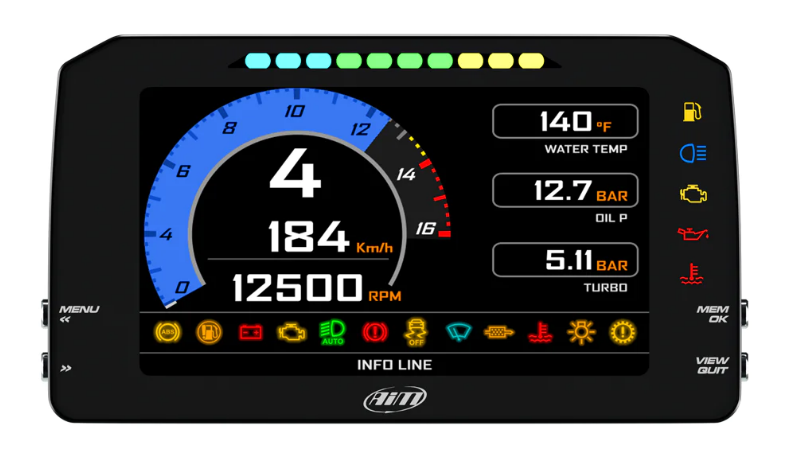

Le MXP 1.3 Strada est un tableau de bord digital couleur qui offre une excellente lisibilité, entièrement configurable pour afficher des informations issues d'un large éventail de sources de données.

Faisceau 14 b
Module GPS09
1.311,60 €
1000g
Le MXP 1.3 Strada est un tableau de bord digital couleur d'une grande lisibilité. Il affiche les informations de votre choix comme la pression d'huile, la température d'eau, le réservoir de carburant, la vitesse, le régime moteur, le temps par tour, etc.

Toutes les pages sont configurables. Il dispose d'une zone dédiée pour le shift-light de 10 LEDs couleurs configurables pour chaque vitesse, et 5 LEDs d'alarmes multicolores paramétrables selon plusieurs critères: fixe, clignotante, fréquence de clignotement, couleur, priorité.
aim mxp strada shop-racing
NB: Le MXP Strada ne dispose pas de l'acquisition de données. Voir le MXP 1.3 pour la version avec acquisition de données.

Une grande variété de sources de données

Le MXP 1.3 Strada peut recevoir des informations de plusieurs sources comme le calculateur moteur (ECU), des 8 entrées analogiques configurables, de 1 entrée digitale vitesse, de canaux mathématiques prédéfinis, et d'un second CAN.

L'ajout de modules d'extension permet d'étendre les données à intégrer.

Le MXP 1.3 Strada dispose également d'une sortie puissance configurable pour activer ou désactiver un  équipement extérieur comme un ventilateur, des lampes ou une pompe, en fonction de valeurs d'entrées numériques ou analogiques.

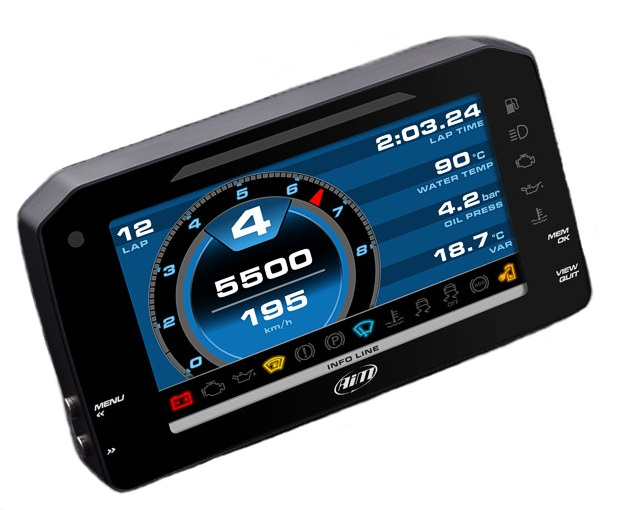

Personnaliser son tableau de bord

Le MXP 1.3 Strada permet de définir autant de pages que désirées. Les pages sont facilement personnalisables à l'aide des nombreux modèles proposés proposés dans Race Studio 3. Vous pouvez choisir les données à afficher, leur échelle, l'unité de mesure. La navigation s'effectue simplement avec un ou deux boutons.


Une luminosité optimale

Un capteur de lumière ambiante permet d'ajuster automatiquement le niveau de rétro-éclairage pour fournir une lisibilité optimale en toute circonstance.



Alarmes configurables et icônes personnalisables

En standard, le MXP 1.3 Strada comprend 5 LEDs couleur pour les alarmes. Vous choisissez les conditions d'activation, les couleurs, le mode fixe ou clignotant, la fréquence de clignotement, les priorités et la possibilité d'associer un message texte.

En plus, dans Race Studio 3, vous disposez d'une large bibliothèque d'icônes pour personnaliser votre affichage.

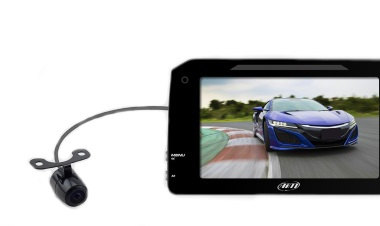

Entrées caméra

2 entrées caméra analogiques permettent d'utiliser le tableau de bord comme écran des caméras.

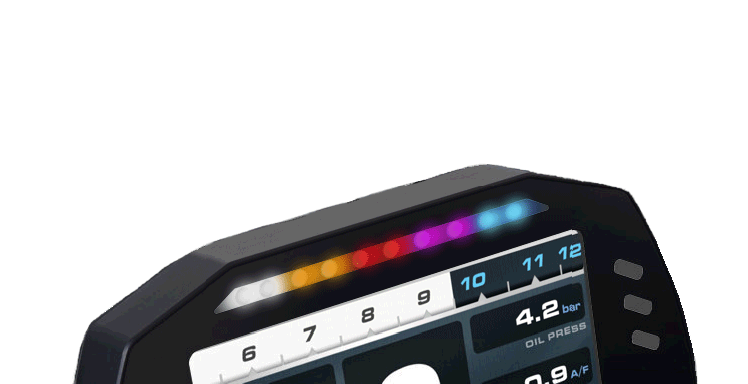

Shift light intégré

Chaque rapport engagé est configurable à l'aide des 10 LEDs couleur.

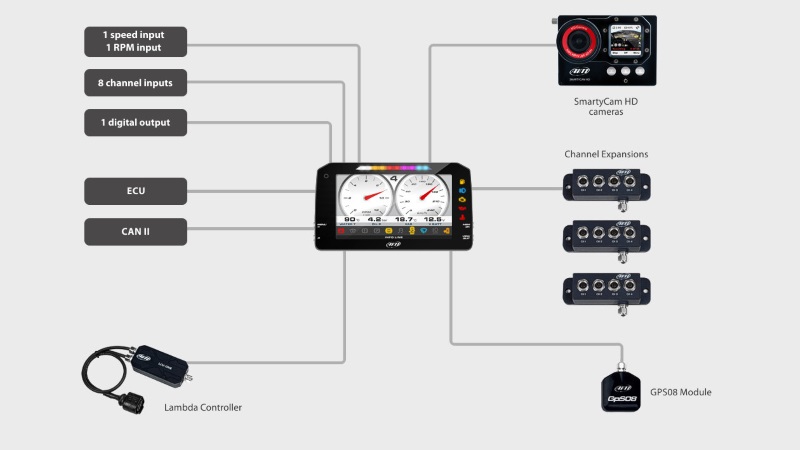

Le MXP 1.3 Strada est un système évolutif. Il peut être complété de modules d'extension supplémentaires, de la caméra SmartyCam HD ou SmartyCam GP HD, de sonde lambda ou d'un module de 4 entrées thermocouples pour la mesure de températures.



Spécifications techniques


Caractéristiques techniques - MXP 1.3 Strada
Afficheur écran 6" TFT
Résolution 800x480 pixels
Contraste 600:1
Brillance 700cd/m2 - 1,100 Lumen
Capteur de lumière ambiante Oui
Icônes d'alarmes Oui, configurables
LEDs d'alarme 5 LEDS multicolores configurables
Shift lights 10 LEDS multicolores configurables
Connexion CAN 2
Connexion ECU CAN, RS232 ou K-line
Connexion de modules externes Oui
Modules d'extension (optionnel) Module GPS09, Channel expansion, interface sonde Lambda , SmartyCam HD
Entrées analogiques 8 configurables, 1000Hz chacune max
Entrées digitales 4 entrées vitesse, 1 entrée régime moteur
Sorties digitales 1 (1A max)

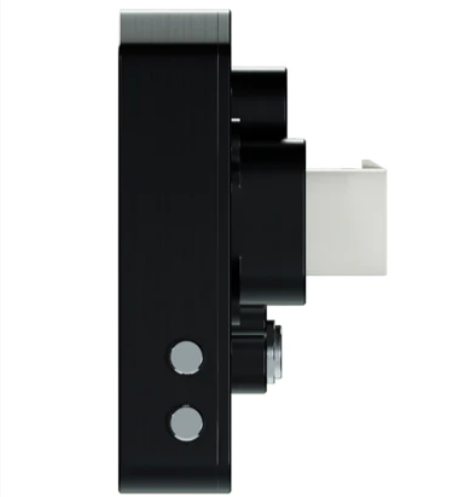

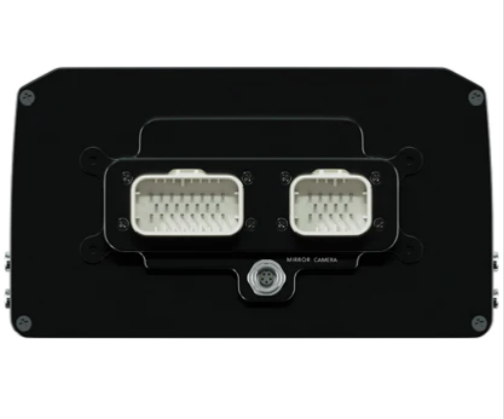

Connecteurs 2 connecteurs sport mécaniques + 1 connecteur Binder
WiFi non
Plateforme inertielle non
Mémoire Interne 4 Go
Corps Aluminium anodisé
Boutons poussoirs Métalliques
Dimensions 189,6 x 106,4 x 24,9 mm
Poids 590 g
Etanchéité IP65
Consommation électrique 400mA

Contenu du kit

- Tableau de bord AIM MXP 1.3 Strada,
- Faisceau 14 broches,
- Câble USB,
- Logiciel Race Studio 3 pour l'installation et le paramétrage.


Références AIM :
XA5MXPSTRA010 MXP 1.3 Strada avec faisceau CAN (ECU)
XA5MXPSTRA020 MXP 1.3 Strada avec faisceau OBD CAN+K (ECU)
