PDM32 + afficheur 10' + GPS

AIM
(Code: SR_AIM_572)
EN RUPTURE
Le module de distribution d'alimentation PDM32 est conçu pour distribuer l'alimentation à plusieurs circuits de votre véhicule, remplaçant facilement les systèmes de fusibles et de relais traditionnels.
2.898,00 €
1000g

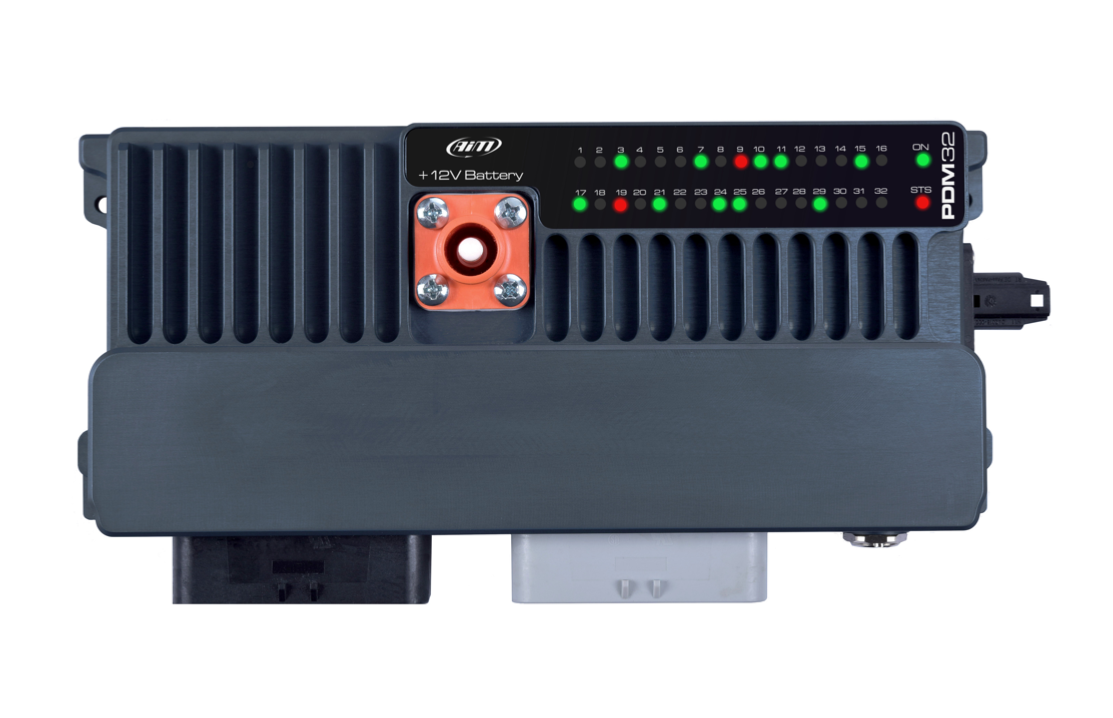

Le PDM32, logé dans un boîtier en aluminium anodisé, est conçu pour gérer les rigueurs du sport automobile et comprend un enregistreur de données professionnel complet et un contrôleur de tableau de bord interne.

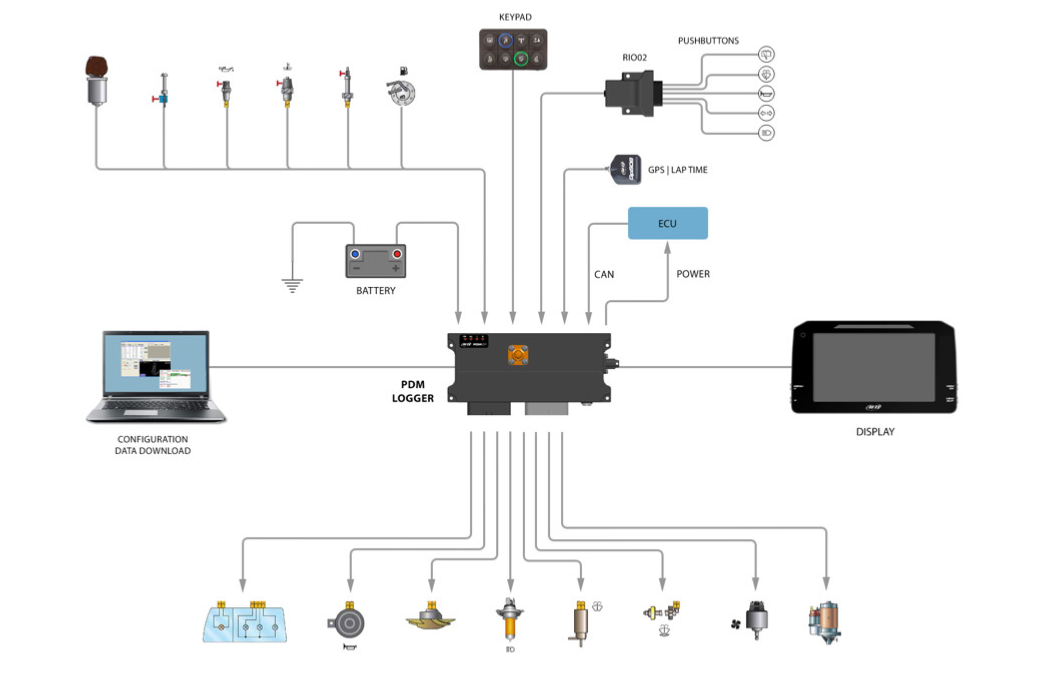

Il simplifiera considérablement votre faisceau de câbles et l'installation électronique tout en offrant beaucoup plus de contrôle.


 Le PDM32 offre également des fonctionnalités intéressantes, comme:



- Connexion ECU, pour obtenir des données de votre ECU,

- Enregistrement de données, pour éviter d'ajouter un autre enregistreur à votre voiture,

- Module GPS, pour avoir des temps au tour et des positions de piste automatiques,

- Contrôleur de tableau de bord, pour gérer facilement un tableau de bord de 10",

- Plateforme EMU 9 axes,

- Caméra miroir, pour obtenir facilement une vue arrière pendant que vous conduisez votre voiture en marche arrière dans le paddock.


Les sorties de puissance


Les 4 sorties de puissance

PDM32

Haute puissance : Courant continu 20A


Puissance Moyenne : Courant continu 15A


Batterie Faible : Courant continu 10A


Demi-pont


Courant max continu total

4 sortie jusqu’à 20A


12 sorties jusqu’à 15A


12


4


120 A


Chaque sortie fournit un retour d'état pour les circuits ouverts, les courts-circuits, les températures élevées, les surintensités, les sous-tensions et les surtensions. Le courant d'appel, le nombre de tentatives de défaut et le temps entre les tentatives sont tous définissables.


Toutes les sorties peuvent être configurables en PWM et permettre un démarrage / arrêt progressif. Pour chaque sortie, une LED multicolore indique l'état:

- Activé/ Désactivé

- Activé ou non

- Faute.


Une interface visuelle élégante permet une configuration flexible et puissante pour chaque puissance de sortie.

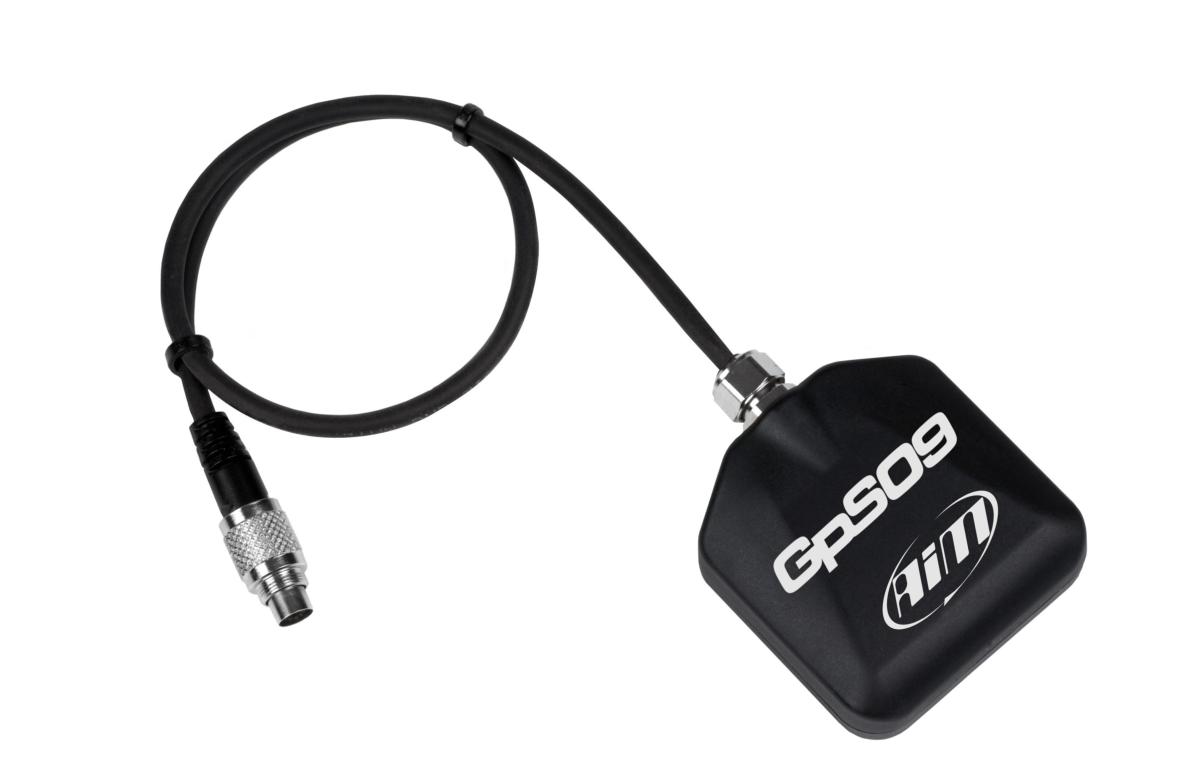

GPS09

Le PDM32 est livré avec 4000 pistes dans leur base de données et automatiquement. Sélectionnez celui que vous conduisez, afin de calculer le temps au tour lorsque vous passez le départ / arrivée ligne.



Enregistreur de données

Un enregistreur de données interne est disponible, capable d'enregistrer toutes les entrées analogiques, entrées numériques, canaux ECU, valeurs GPS, courants, état de toutes les sorties d'alimentation.


Caméra miroir

Le PDM32 dispose de deux entrées de caméra analogique qui vous permettent d'échanger votre écran dans une caméra miroir en appuyant sur un bouton ou via la marche arrière à logique d'événement configurable le plus souvent.


Spécifications techniques



Caractéristiques techniques - PDM32 + afficheur 10” + GPS



Afficheur

Ecran 10" TFT

LEDs

32 LEDs RGB configurables + 1 PDM On + 1 PDM Status

Connexion CAN

3

Connexion ECU

CAN, RS232

Lin bus

1

Modules d’extension CAN

GPS09, Channel Expansion, interface Lambda, SmartyCam HD, TC Hub, Volant Formula, Module mémoire, Module bouton-poussoir Remote Input/ Output

Entrées

14 entièrement configurables, 500 Hz max chacune (Pullup, Pulldown, analogique/numérique)

Connecteurs

2 connecteurs sport mécaniques + 2 connecteurs Binder + 1 connecteur Ampahenol Surlok + 1 connecteur Rosenberg

Entrée de caméra analogique externe

2

Connexion à distance

1 flux de sortie AIM

Plateforme inertielle

3 axes ± 5G accéléromètre + 3 axes gyro + 3 axes magnétomètre

Mémoire interne

4 Go

Corps

Aluminium anodisé

Poids

761g

Dimensions

234,5 x 94,6 x 49.5 mm

Etanchéité

IP65


Contenu du coffret :

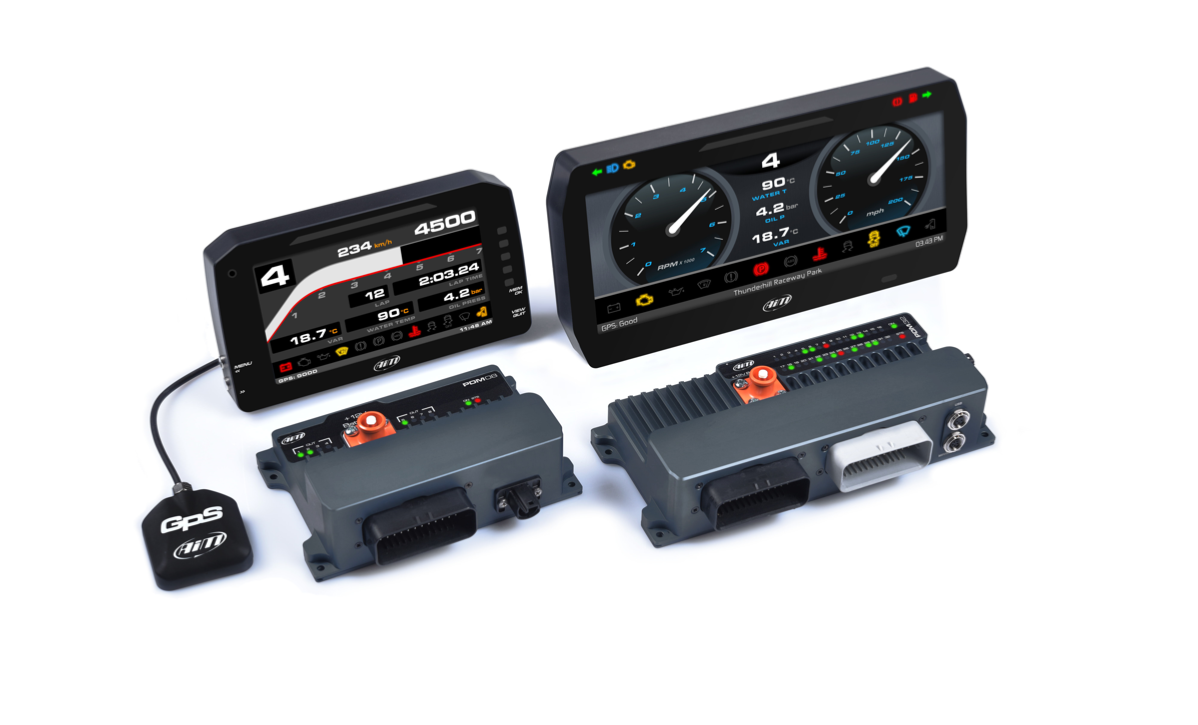

- Nouveau module de distribution d'énergie intégré + Enregistreur de données 4 gigaoctets + Contrôleur Dash,

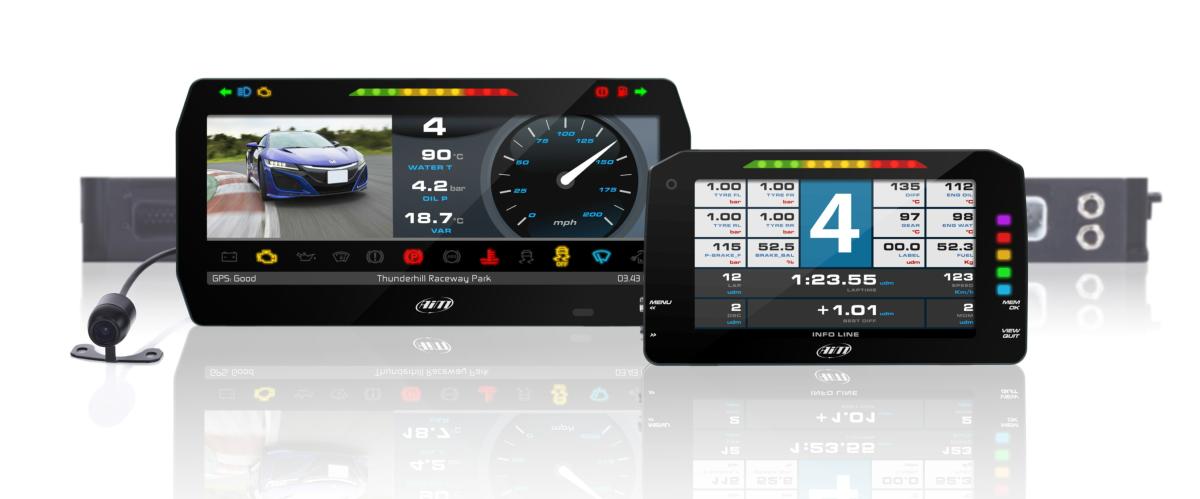

- Afficheur 10”,

- Module GPS pour le temps de tour automatique et la position de la piste.
