Tableau de bord MXP 1.3 Strada Icônes

AIM
(Code: SR_AIM_543)
EN RUPTURE

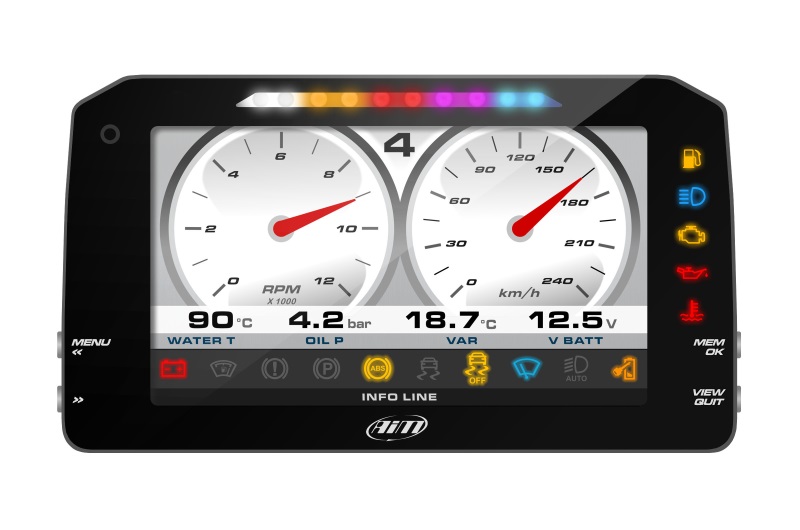

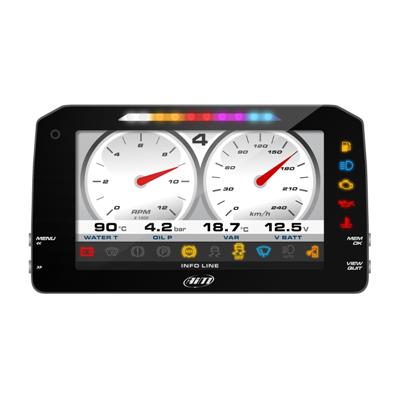

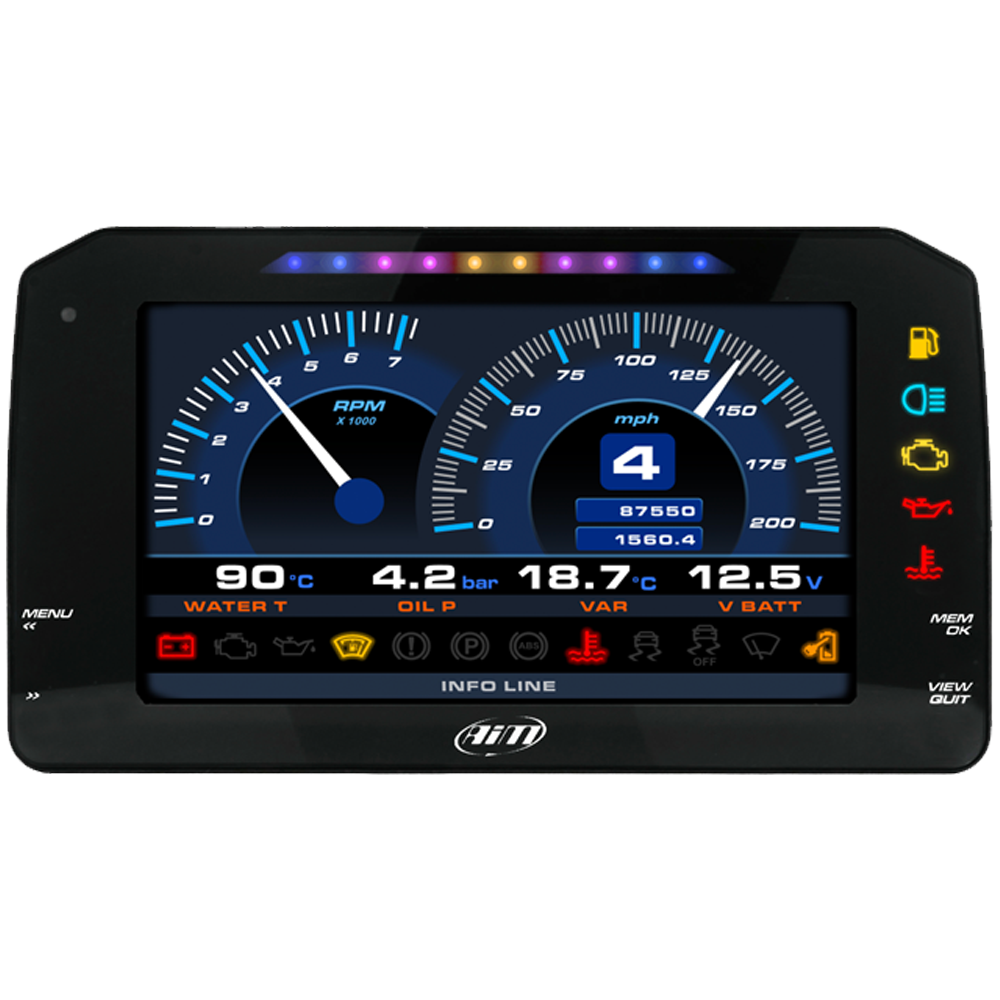

Le MXP 1.3 Strada Icônes est un tableau de bord digital couleur qui offre une excellente lisibilité, entièrement configurable pour afficher des informations issues d'un large éventail de sources de données.
Faisceau 14 b
Module GPS09
1.311,60 €
1000g

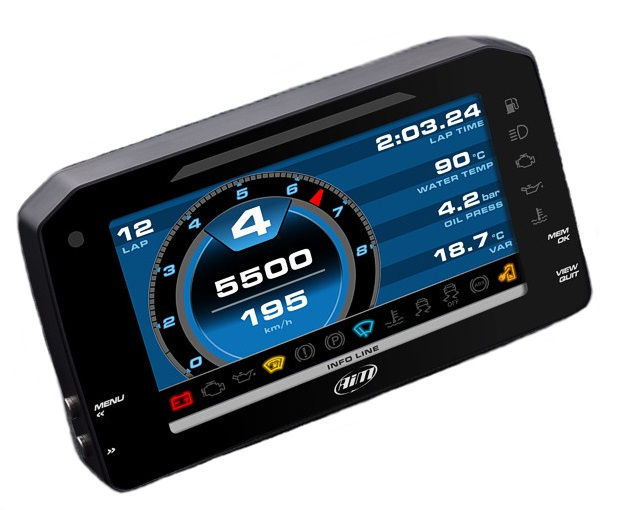

Le MXP 1.3 Strada Icônes est un tableau de bord digital couleur d'une grande lisibilité. Il affiche les informations de votre choix comme la pression d'huile, la température d'eau, le réservoir de carburant, la vitesse, le régime moteur, le temps par tour, etc.


Toutes les pages sont configurables. Il dispose d'une zone dédiée pour le shift-light de 10 LEDs couleurs configurables pour chaque vitesse, et 5 LEDs d'alarmes multicolores paramétrables selon plusieurs critères: fixes, clignotantes, fréquences de clignotement, couleurs, priorités. Chaque rapport engagé est configurable à l'aide des 10 LEDs couleur.



NB: Le MXP 1.3 Strada Icônes ne dispose pas de l'acquisition de données. Voir le MXP 1.3 pour la version avec acquisition de données (4go de stockage).

Une grande variété de sources de données

Le MXP 1.3 Strada Icônes peut recevoir des informations de plusieurs sources comme le calculateur moteur (ECU), de 8 entrées analogiques configurables, de 1 entrée digitale vitesse, de canaux mathématiques prédéfinis, et d'un second CAN. L'ajout de modules d'extension permet d'étendre les données à intégrer.

Le MXP 1.3 Strada Icônes dispose également d'une sortie puissance configurable pour activer/désactiver un équipement extérieur comme un ventilateur, des lampes ou une pompe, en fonction de valeurs d'entrées numériques ou analogiques.


Personnaliser son tableau de bord

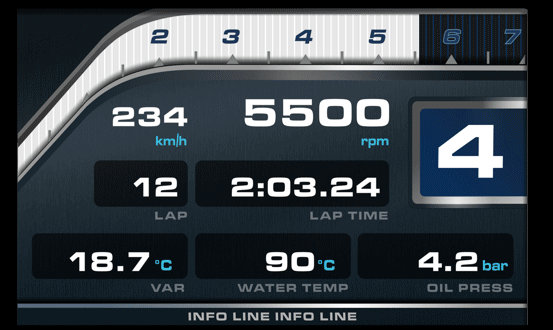

Le MXP 1.3 Strada Icônes permet de définir autant de pages que désirées. Les pages sont facilement personnalisables à l'aide des nombreux modèles proposés proposés dans Race Studio 3. Vous pouvez choisir les données à afficher, leur échelle, l'unité de mesure. La navigation s'effectue simplement avec un ou deux boutons.

Une luminosité optimale

Un capteur de lumière ambiante permet d'ajuster automatiquement le niveau de rétro-éclairage pour fournir une lisibilité optimale en toute circonstance.

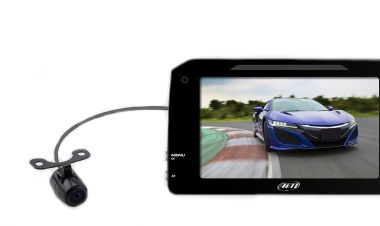

Entrées caméra

2 entrées caméra analogiques permettent d'utiliser le tableau de bord comme écran des caméras.

Le MXP 1.3 Strada Icônes est un système évolutif. Il peut être complété de modules d'extension supplémentaires, de la caméra SmartyCam HD ou SmartyCam GP HD, de sonde lambda ou d'un module de 4 entrées thermocouples pour la mesure de températures.


Spécifications techniques


Caractéristiques techniques - MXP 1.3 Strada Icônes
Afficheur écran 6" TFT
Résolution 800x480 pixels
Contraste 600:1
Brillance 700cd/m2 - 1,100 Lumen
Capteur de lumière ambiante Oui
Icônes d'alarmes Oui, configurables
LEDs d'alarme 5 LEDS multicolores configurables
Shift lights 10 LEDS multicolores configurables
Connexion CAN 2
Connexion ECU CAN, RS232 ou K-line
Connexion de modules externes Oui
Modules d'extension (optionnel) Module GPS09 , Channel expansion, interface sonde Lambda , SmartyCam HD
Entrées analogiques 8 configurables, 1000Hz chacune max
Entrées digitales 4 entrées vitesse, 1 entrée régime moteur
Sorties digitales 1 (1A max)

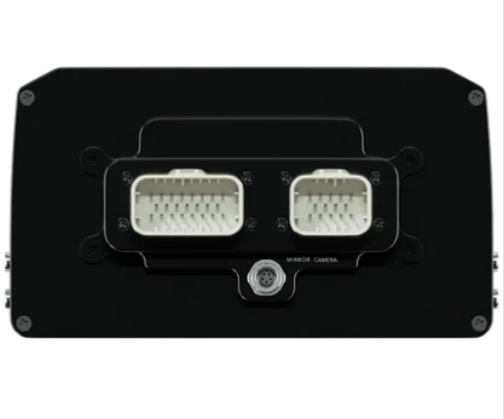

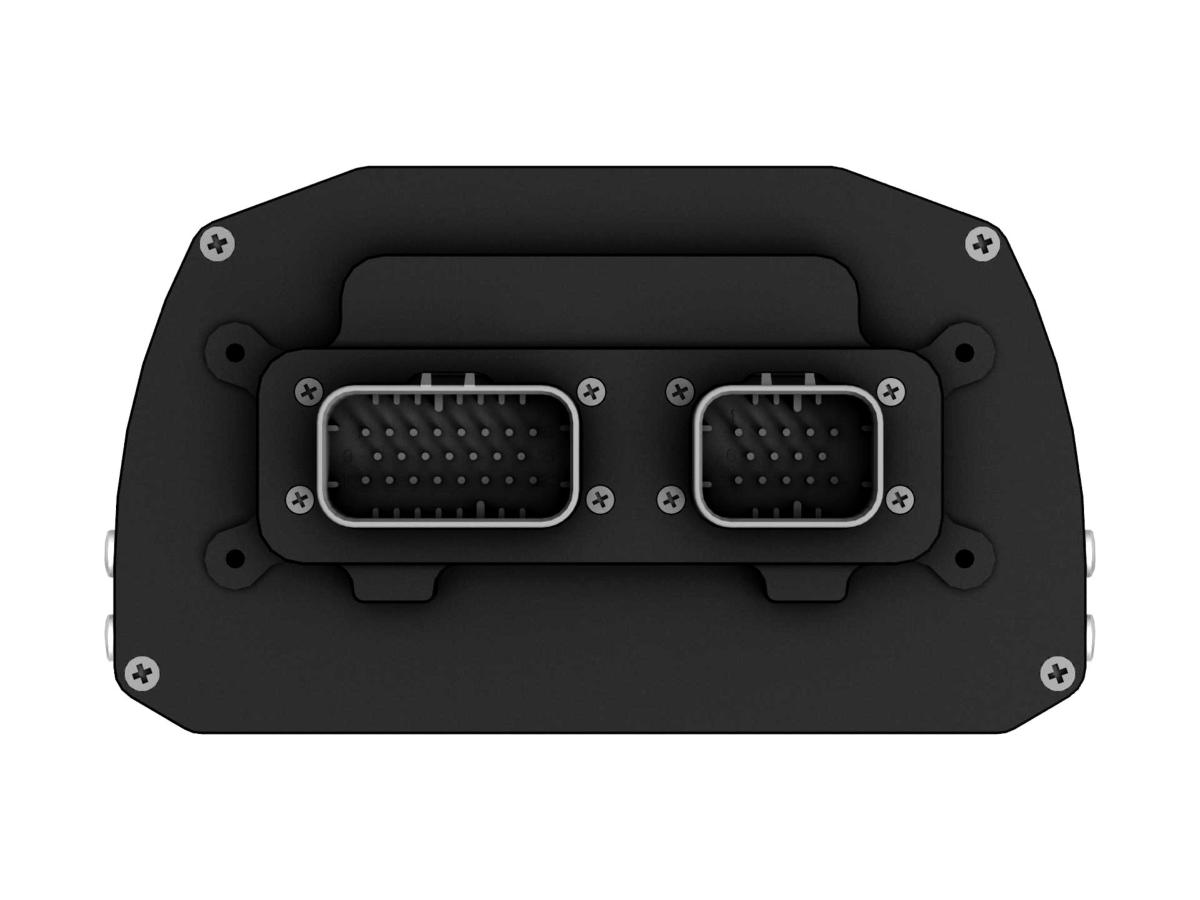

Connecteurs 2 connecteurs sport mécaniques + 1 connecteur Binder
WiFi non
Plateforme inertielle non
Mémoire Interne PAS D'ACQUISITION DE DONNEES
Corps Aluminium anodisé
Boutons poussoirs Métalliques

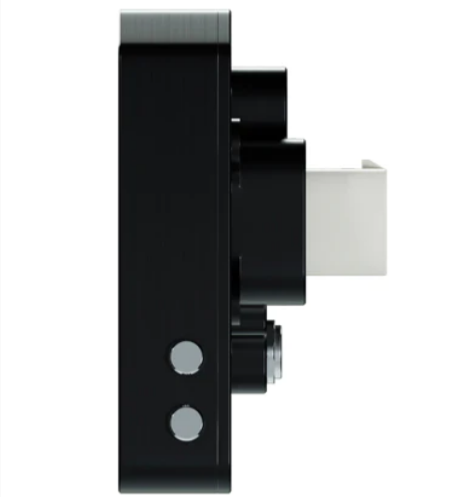

Dimensions - (L x l x p) 189,6 x 106,4 x 24,9 mm
Poids 590 g
Etanchéité IP65
Consommation électrique 400mA


Contenu du coffret


- Tableau de bord AIM MXP 1.3 Strada Icônes,

- Faisceau 14 pins avec broches,

- Câble USB,

- Logiciel Race Studio 3 pour l'installation et le paramétrage.

Références AIM : XA5MXPSTRI010 MXP 1.3 Strada Icônes avec faisceau CAN

XA5MXPSTRI020 MXP 1.3 Strada Icônes avec faisceau OBD CAN+K
