PDM08+ afficheur 10' + GPS

AIM
(Code: SR_AIM_574)
Bien plus qu'un Module de distribution d'alimentation

Le modules de distribution d'alimentation PDM08 est conçus pour distribuer l'alimentation à plusieurs circuits de votre véhicule, remplaçant facilement les systèmes de fusibles et de relais traditionnels.
2.346,00 €
1000g
Nos PDM, logés dans un boîtier en aluminium anodisé, sont conçus pour gérer les rigueurs du sport automobile et comprennent un enregistreur de données professionnel complet et un contrôleur de tableau de bord interne.
Il simplifiera considérablement votre faisceau de câbles et l'installation électronique tout en offrant beaucoup plus de contrôle.


PDM 32 et PDM08 offrent également des fonctionnalités intéressantes, comme:



Connexion ECU, pour obtenir des données de votre ECU


Enregistrement de données, pour éviter d'ajouter un autre enregistreur à votre voiture


Module GPS, pour avoir des temps au tour et des positions de piste automatiques


Contrôleur de tableau de bord, pour gérer facilement un tableau de bord de 6 ”ou 10”


Plateforme EMU 9 axes


Caméra miroir, pour obtenir facilement une vue arrière pendant que vous conduisez votre voiture en marche arrière dans le paddock

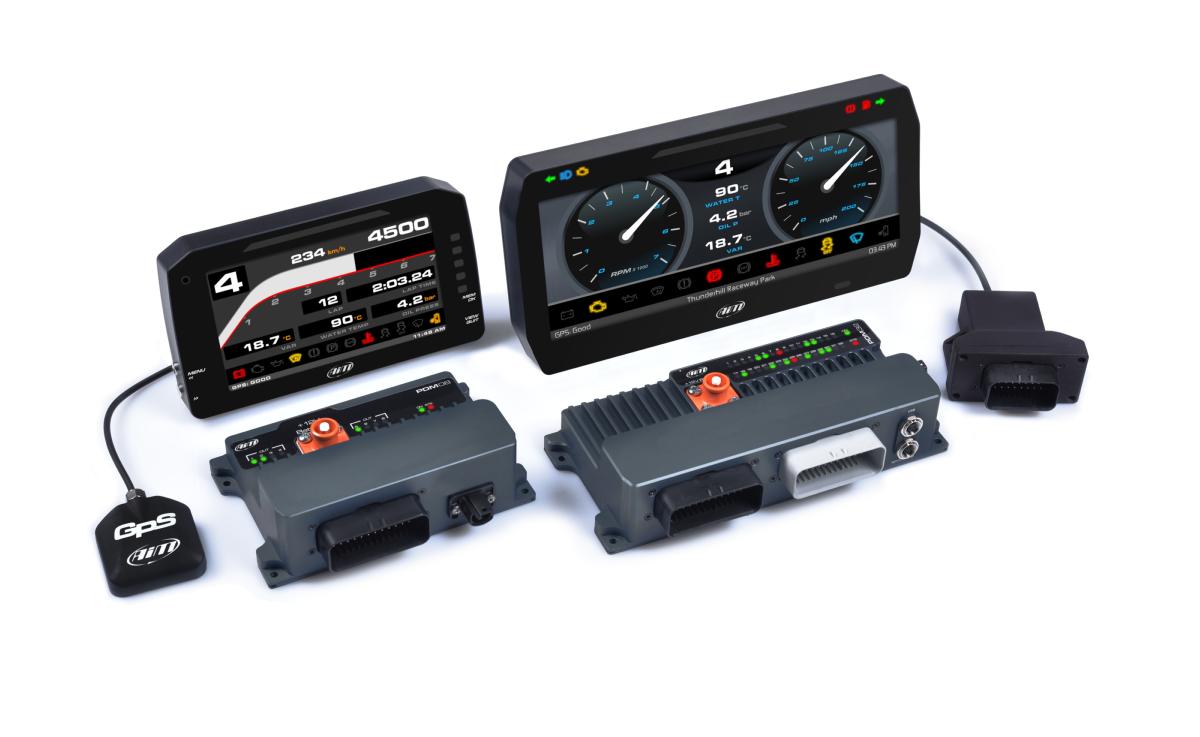

Le kit PDM comprend:

Nouveau module de distribution d'énergie INTÉGRÉ
+ Enregistreur de données 4 gigaoctets
+ Contrôleur Dash


Dash 6 ”ou 10”


Module GPS pour le temps de tour automatique et la position de la piste



Sorties de puissance

Les PDM offrent quatre niveaux de puissance de sortie différents:


PDM32
PDM08


  Haute puissance: Courant continu 35A

  Puissance moyenne: Courant continu 20A

  Batterie faible: Courant continu 10A

  Demi-pont:

  Courant max continu total



4



12



12



4



120A





8







120A


Chaque sortie fournit un retour d'état pour les circuits ouverts, les courts-circuits, les températures élevées, les surintensités, les sous-tensions et les surtensions. Le courant d'appel, le nombre de tentatives de défaut et le temps entre les tentatives sont tous définissables.

Toutes les sorties peuvent être configurables en PWM et permettre un démarrage / arrêt progressif.

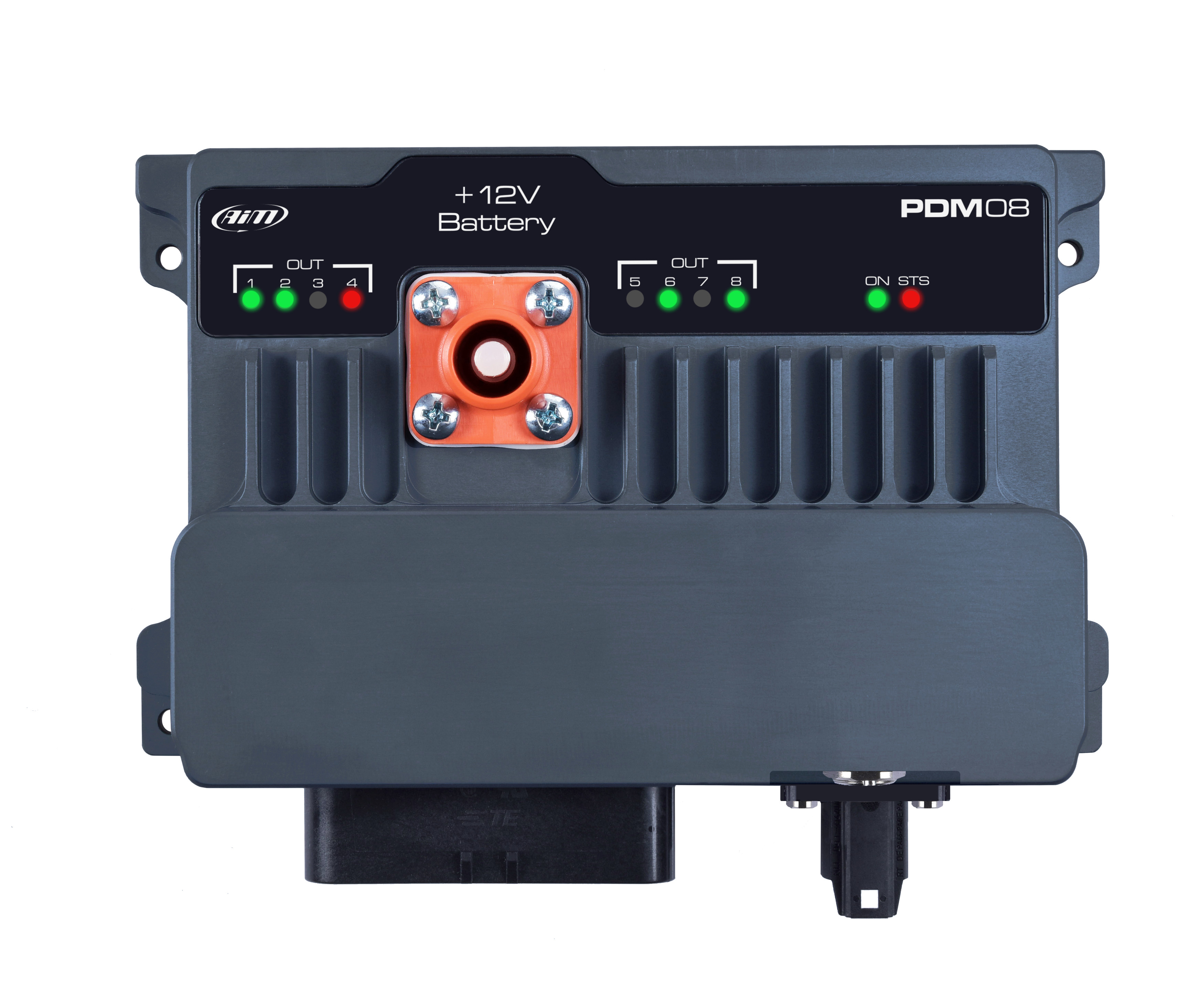

Pour chaque sortie, une LED multicolore indique l'état:


Activé Désactivé


Activé ou non


Faute

Une interface visuelle élégante permet une configuration flexible et puissante pour chaque puissance de sortie.



Caméra miroir:
Le PDM32 dispose de deux entrées de caméra analogique qui vous permettent d'échanger votre écran dans une caméra miroir en appuyant sur un bouton ou via la marche arrière à logique d'événement configurable le plus souvent.

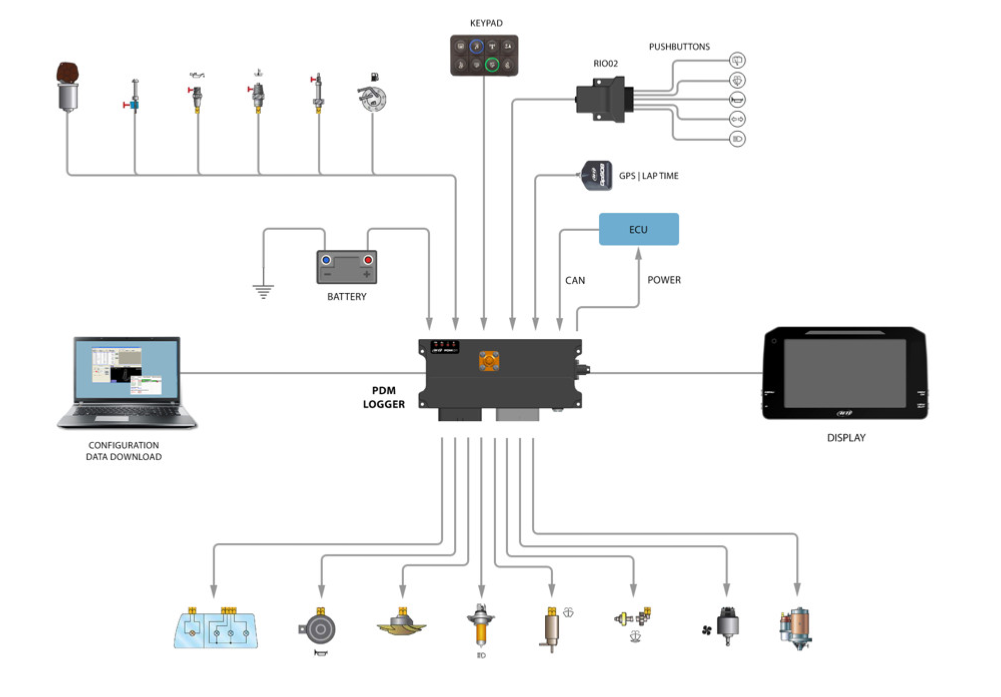

Gestion de données
Les PDM reçoivent, utilisent et enregistrent des données de:

    ECU: plus de 1000 protocoles disponibles
    Entrées numériques / analogiques
    EMU 9 axes interne
    GPS: position et temps au tour
    Expansions

    Boutons-poussoirs, depuis le module RIO02 ou depuis n'importe quel clavier CAN commercial, grâce à la simple configurabilité des protocoles CAN
    Tous les courants et statuts
de toutes les sorties de puissance
    Autres canaux mathématiques définis par l'utilisateur

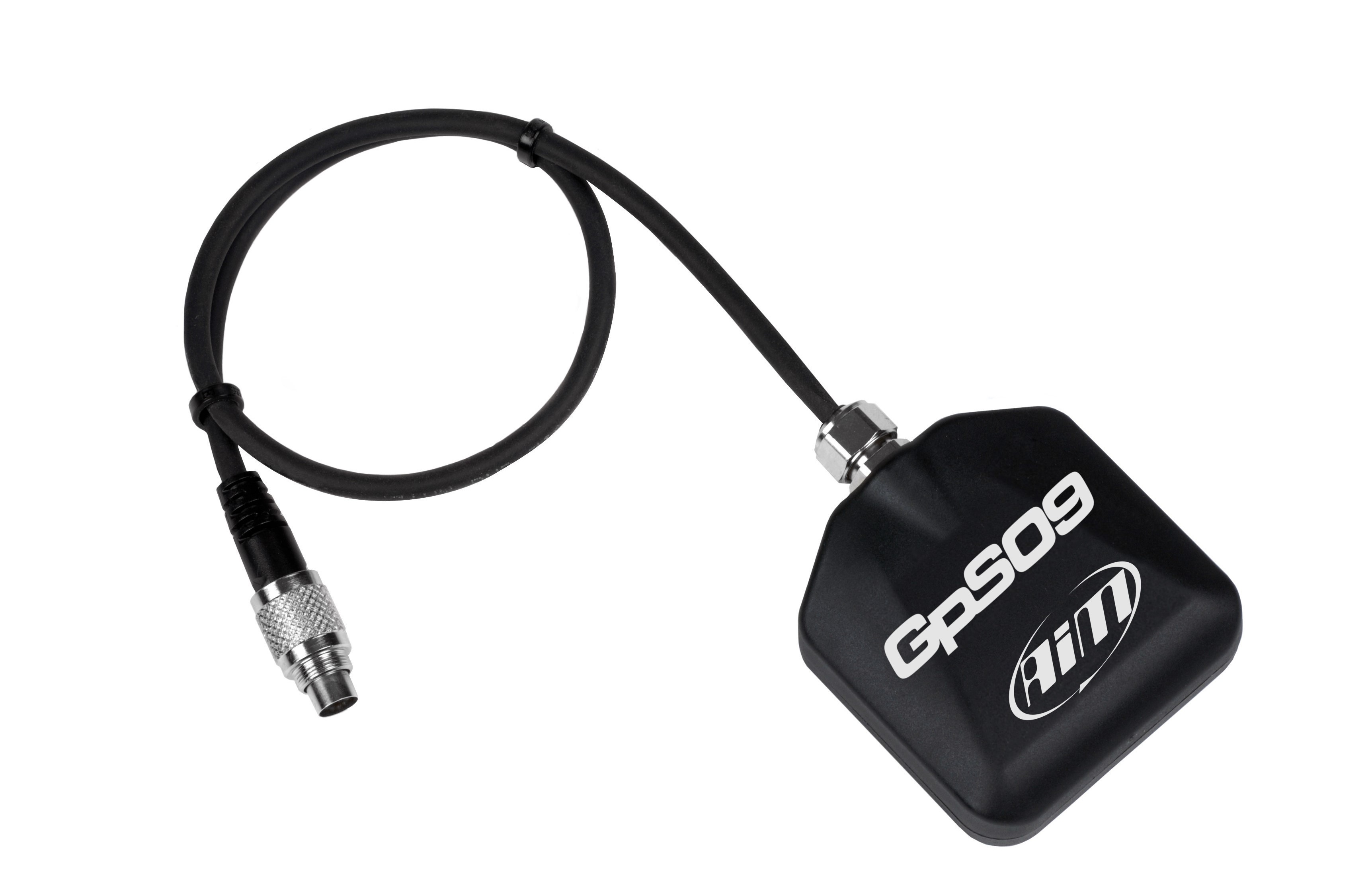

GPS
Les PDM sont livrés avec 4000 pistes dans leur base de données et automatiquement
sélectionnez celui que vous conduisez, afin de calculer le temps au tour
lorsque vous passez le départ / arrivée ligne.

Enregistreur de données
Un enregistreur de données interne est disponible, capable d'enregistrer toutes les entrées analogiques, entrées numériques, canaux ECU, valeurs GPS, courants, état de toutes les sorties d'alimentation








PDM32
Contributions
14 entièrement configurables, max 500 Hz chacun:
8 analogiques / numériques
4 entrées numériques dont
Entrée 2 vitesses
Sorties de puissance
4 jusqu'à 35 A (haute puissance)
12 jusqu'à 20 A (puissance moyenne)
12 nominale jusqu'à 10 A (faible puissance)
4 jusqu'à 30 A (demi-pont)
Protégé contre: surtension, sous tension, surintensité,
surchauffe
Courant max total: 120 A
Bus Lin
1
Connexions CAN
3
Plateforme inertielle
Accéléromètre ± 5G 3 axes + gyroscope 3 axes + magnétomètre 3 axes
Mémoire interne
4 GO
Modules externes
Module GPS, extension de canal, concentrateur TC, contrôleur Lambda, SmartyCam HD, module de bouton-poussoir d'E / S à distance
Entrée caméra analogique externe
2
Corps
Aluminium anodisé
Imperméable
IP65
Dimensions
234,5 x 94,6 x 49,5 mm
