Keypad 12 boutons sortie BUS CAN

AIM
(Code: SR_BLI_002)
EN RUPTURE
Interface de contrôle à 12 boutons, basée sur le BUS CAN avec des boutons LED multicolores interchangeables permettant de configurer des actions spécifiques vers un afficheur AIM ou directement sur l'ECU du véhicule.

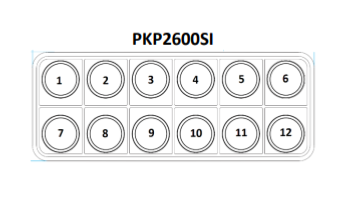

Modèle livré avec la configuration des touches numérotées de 1 à 12.

  Pour découvrir les options d'icônes disponibles, cliquez sur cette liste.
Lors de votre commande, veuillez indiquer en commentaire dans le panier les numéros des boutons choisis !
Icônes personnalisables
319,00 €
500g

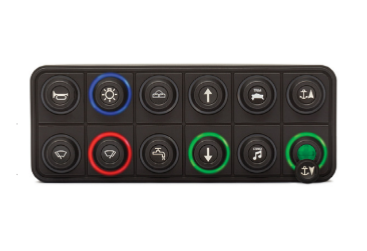

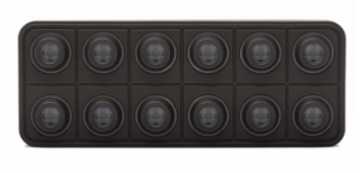

Cette interface est un clavier compact basé sur le protocole CAN. Il est équipé de 12 touches avec des boutons interchangeables de 15 mm.Le clavier est résistant à l'eau et à la poussière, il peut être installé soit à l'intérieur ou soit à l'extérieur du poste de pilotage.


L'utilisation de témoins à LED RGB et l'aisance avec laquelle les touches peuvent être personnalisées permettent de façonner les claviers pour tous types d'applications.

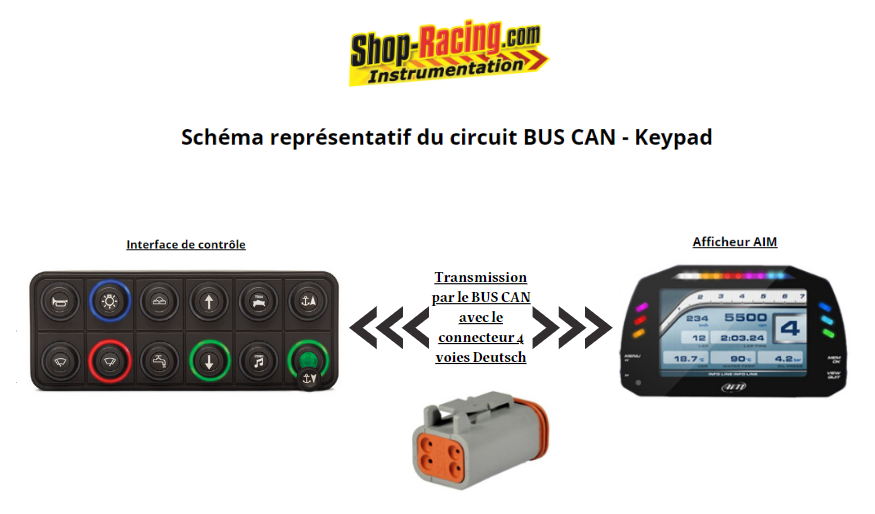

La transmission par le bus can s'effectue avec le connecteur 4 voies deutsch.






Exemples d'actions possibles avec les boutons :


Avec l'Interface + un Afficheur AiM :


-Commande de sortie digitale : Activation des essuie-glaces, activation de la rampe de phare, activation du groupe motoventilateur (GMV)


-Désactivation des alertes/ alarmes : lorsque la tension batterie est trop basse l'alarme se déclenche et celle-ci peut être désactivée avec un bouton. Désactiver l'alerte pression d'huile moteur…


-Renvoyer l'état d'un bouton : lorsque j'active une fonction programmée sur un bouton, par exemple un Pit Limiter, le bouton s'allume en vert pour signaler que la fonction est en marche, à l'inverse lorsque je rappuie sur le bouton, la led du bouton s'éteint.


-Changement des pages de l'afficheur : lorsque j'appuie sur le bouton, la page suivante s'affiche afin d'avoir plusieurs vues.



Avec l'Interface directement vers l'ECU :


-Renvoyer l'état d'un bouton : l'état du bouton est transmis à l'ECU et il peut renvoyer une réponse pour engager l'action voulue. (Exemple avec la lumière de la LED comme état de bouton).


Fonctionnalités :


-Touches reconfigurables,


-Boutons personnalisables,


-Indice d'étanchéité IP67/IP69K,


-État et statut des LED configurables,


-Encastré ou fixé à l'avant,


-Anneaux indicateurs multicolores.


Options d'icônes :

Nous vous proposons un large choix avec plus de 200 icônes de 15 mm personnalisables gravées au laser pour personnaliser au maximum votre interface de contrôle.


Compatible avec les tableaux de bord et afficheurs AIM : MXm, MXL2, MXS 1.2/3 Strada, MXS 1.2/3, MXP 1.2/3, MXG 1.2/3, GS-DASH + EVO5, Formula SW3 + EVO5.
