Tableau de bord MXM V2.1

AIM
(Code: SR_AIM_514)
En Stock

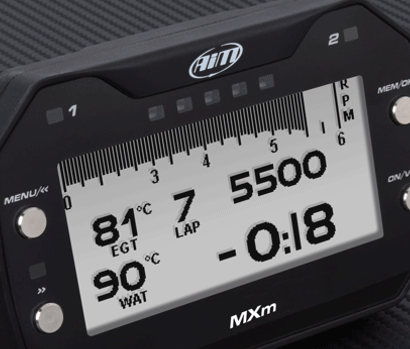

Afficheur compact avec acquisition de données, doté d'un écran LCD à fort contraste et d'un capteur de lumière ambiante pour garantir une excellente visibilité : LED d'alertes configurables, Shift Lights couleur, connexion ECU, GPS intégré, chrono, températures, Wi Fi.

Le MXm convient à tout type de voiture ou de moto.
1.464,00 €
500g
L'afficheur-enregistreur MXm fournit toutes les informations clés aux pilotes et aux ingénieurs: il enregistre et affiche les données essentielles telles que la vitesse, les chronos, le régime moteur, le rapport engagé, les températures, les pressions, etc. D'un format très compact, facile à installer, le MXm s'adapte facilement à tout type de voiture ou de moto et répond aux besoins des amateurs comme des professionnels, pour le pilotage comme pour la mise au point.

aim MXm shop-racing


Un grand choix de sources de données

Le MXm collecte et enregistre les données provenant de multiples sources comme l'ECU, le GPS intégré, l'accéléromètre et le gyromètre internes, les 4 entrées analogiques configurables, les 3 entrées digitales (2 entrées vitesse + 1 entrée régime moteur) et les canaux mathématiques prédéfinis. Les écrans sont paramétrables pour sélectionnées les données désirées.

mxm sources de données


Une parfaite lisibilité

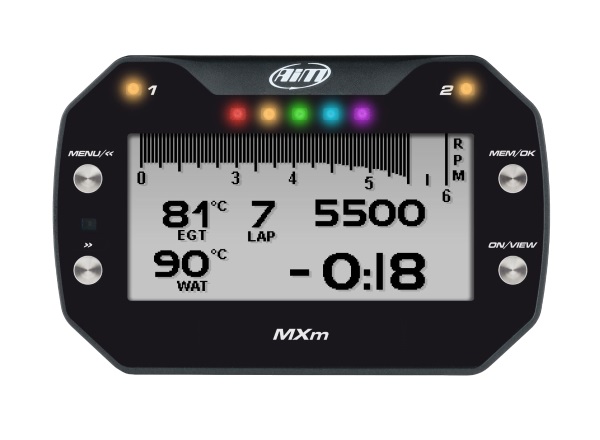

Le MXm dispose de 5 LEDs couleur pour le shift light, paramétrables pour chaque vitesse, et de 2 LEDs d'alarme configurables: conditions de déclenchement, couleur, lumière fixe ou clignotante, fréquence de clignotement.

L'écran LCD 268x128 pixels du MXm procure une netteté exceptionnelle avec un fort contraste noir/blanc. Grâce à son capteur de lumière ambiante, la luminosité est toujours optimale. Le MXm dispose de 7 couleurs différentes pour le fond d'écran


aim mxm shift lights




Un système évolutif

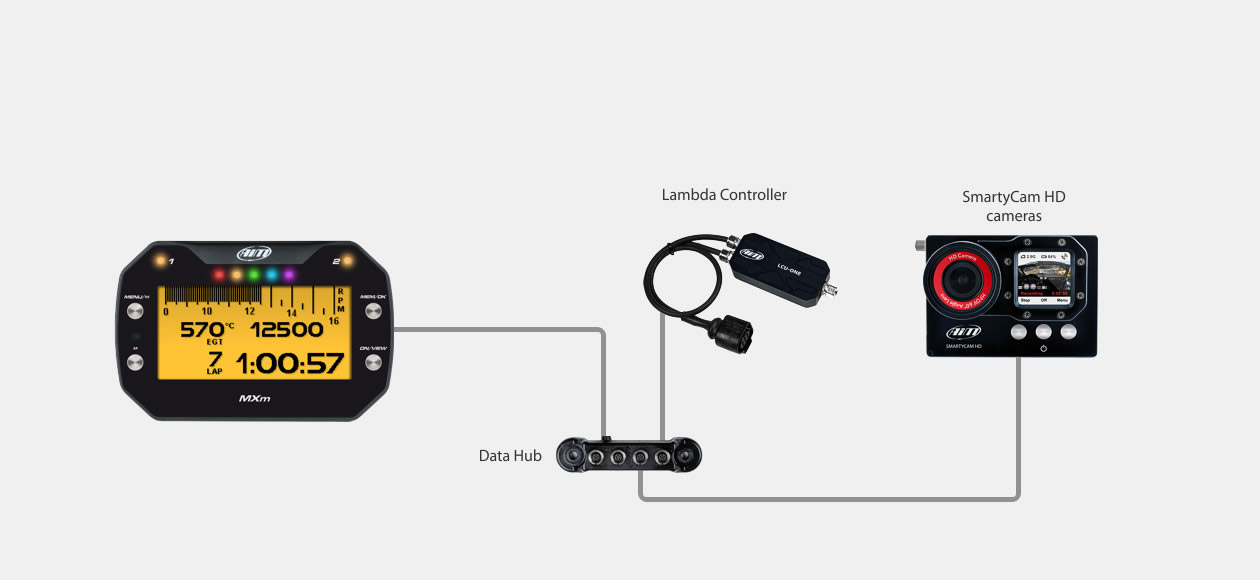

Pour les plus exigeants, le MXm peut être connecté à un contrôleur de sonde lambda AiM et à une caméra SmartyCamHD offrant ainsi une solution complète: tableau de bord, acquisition dedonnées, vidéo embarquée avec données intégrées dans les images.

mxm extensions



Un logiciel unique

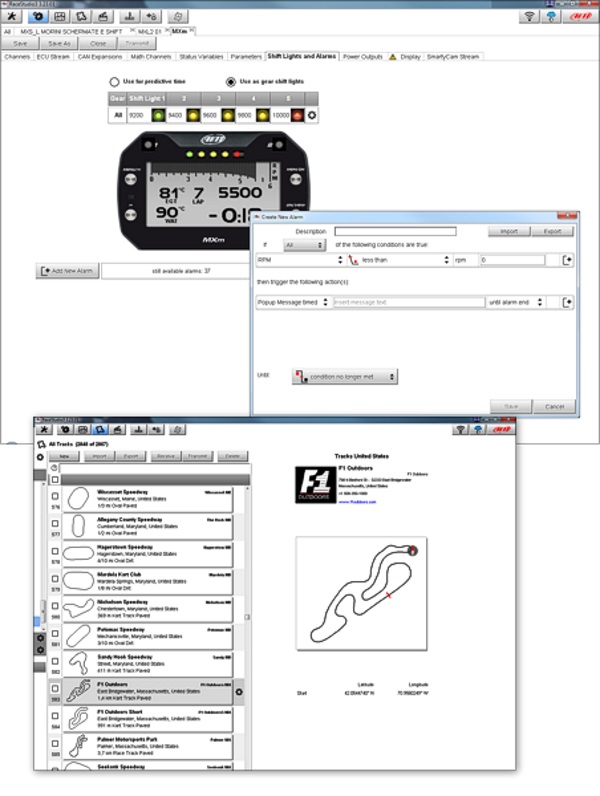

Le logiciel Race Studio 3 est le véritable coeur du MXm. Il permet de gérer, en wifi, la configuration, le calibrage, le paramétrage et le téléchargementdes données . Il n'est plus nécessaire d'avoir le PC à coté du véhicule.

- Configuration du MXm
Création, modification, suppression, import et export des configurations avec toutes les paramètres, les drivers ECU, les canaux mathématiques, les pages configurées, les sorties digitales, les alarmes, les paramètres du shift light et toutes les extensions désirées. Race Studio 3 contient les tracés des circuits et permet de comparer des tours en les visualisant à l'aide des vidéos enregistrées avec la SmartyCam HD.

mxm wifi rac studio 3

- Analyse des données
Les données téléchargées sur un PC sont restituées sous forme de graphes, d'histogrammes et de tableaux. C'est l'outil indispensable pour analyser et comparer objectivement les données afin d'améliorer les performances.




Caractéristiques Techniques - MXm
Résolution d'affichage (LCD)
268 x 128 pixels
Rétro-éclaiage
7 couleurs configurables
Capteur de lumière ambiante
Oui
Shift Lights
5 LEDS couleur configurables
Alarmes 2 LEDs couleur configurables
Connexion CAN 2
Connexion ECU
CAN, RS232, K-line
Compatibilité ECU
+ 1000 ECU
GPS
Intégré
Entrées analogiques
4 entrées configurables, 1.000 Hz max chacune
Entrées numériques
2 entrées vitesse + 1 entrée régime moteur
Sorties puissance
2 x 15A
Connexion Wi-Fi
Oui
Plateforme inertielle
accéléromètre 3 axes +5G + gyromètre 3 axes + magnétomètre 3 axes
Mémoire interne
4Go

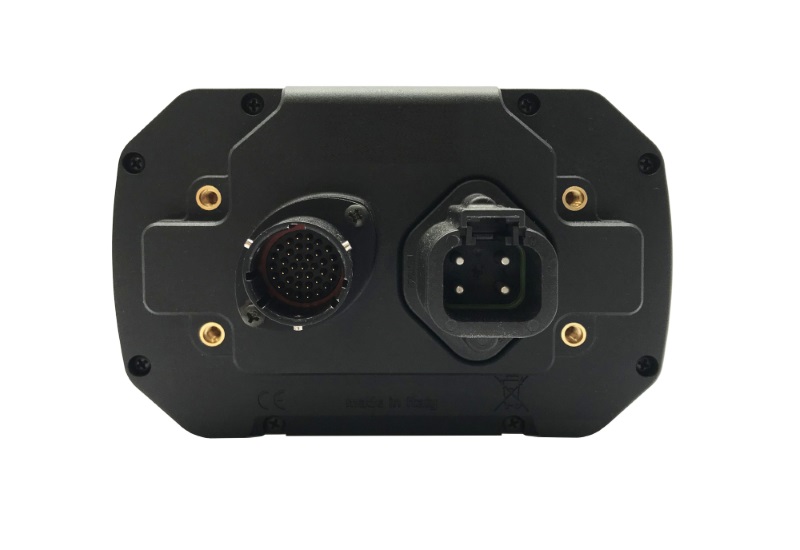

Connecteurs arrières
37 pins type motorsport + 4 pins sortie puissance
Boitier Fibre de verre renforcée nylon
Dimensions / Poids 37 x 88.4 x 31.9 mm  /  330 g
Etanchéité IP65



Contenu du coffret:

- MXm,
- Câble USB,
- Faisceau avec connecteur 37 broches,
- Connecteur 4 broches pour les sorties puissance,
- Logiciel Race Studio 3,
- Manuel utilisateur.
