Tableau de bord MXG 1.3 Strada

AIM
(Code: SR_AIM_546)
Disponible sous 15 jours
Le nouveau tableau de bord MXG 1.3 Strada dispose d’un écran couleur de 7', configurable pour afficher le temps au tour et les informations provenant de multiples sources de données.
Faisceau 14 b
Module GPS09
1.518,00 €
1000g

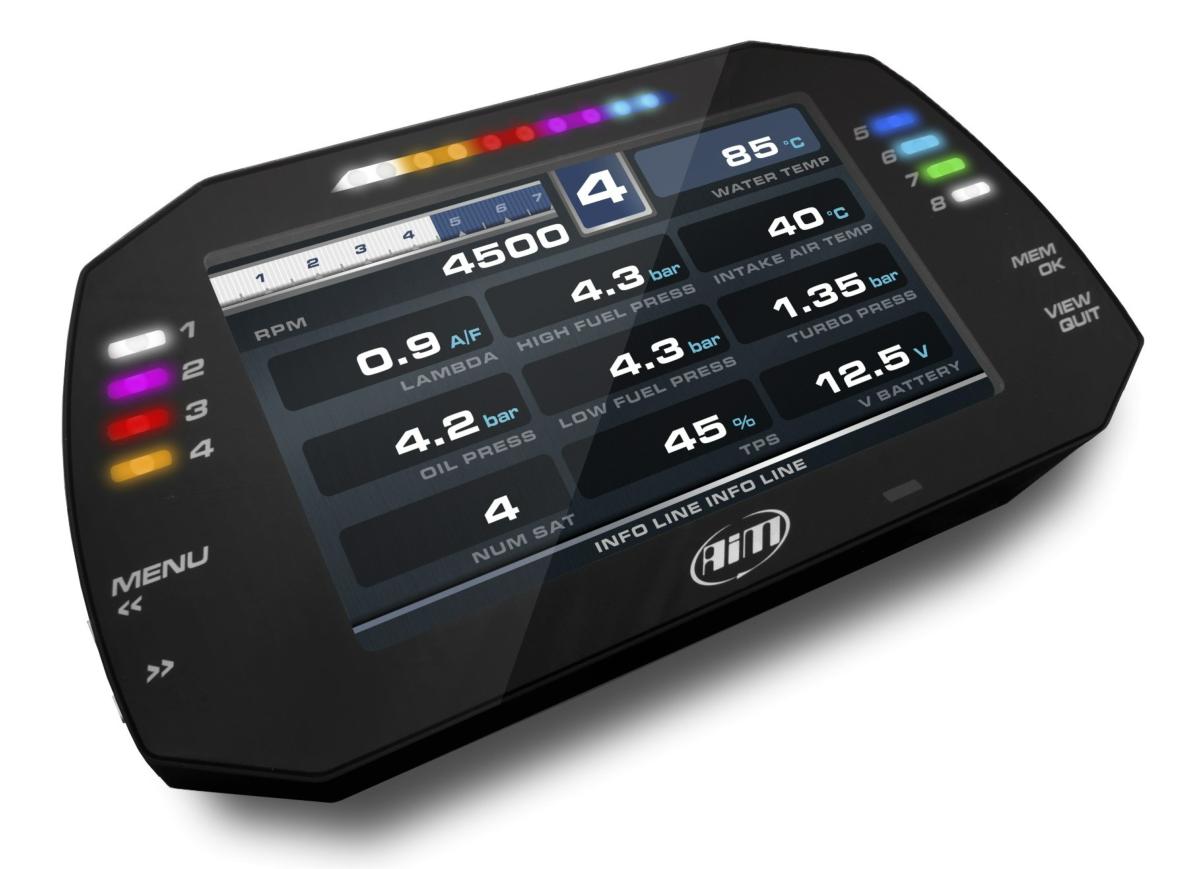

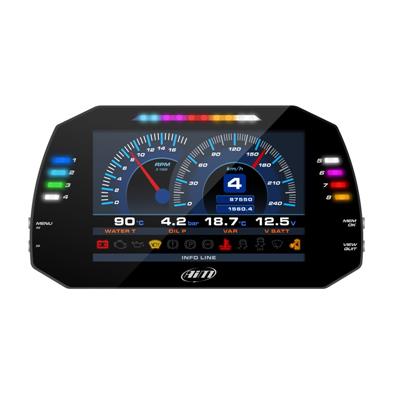

L' afficheur MXG 1.3 Strada est un tableau de bord couleur avec un écran TFT 7", ce qui en fait un excellent choix pour les installations de cockpit large. L’écran est entièrement configurable et adapté à une gamme de sports mécaniques.


Une grande variété de sources de données

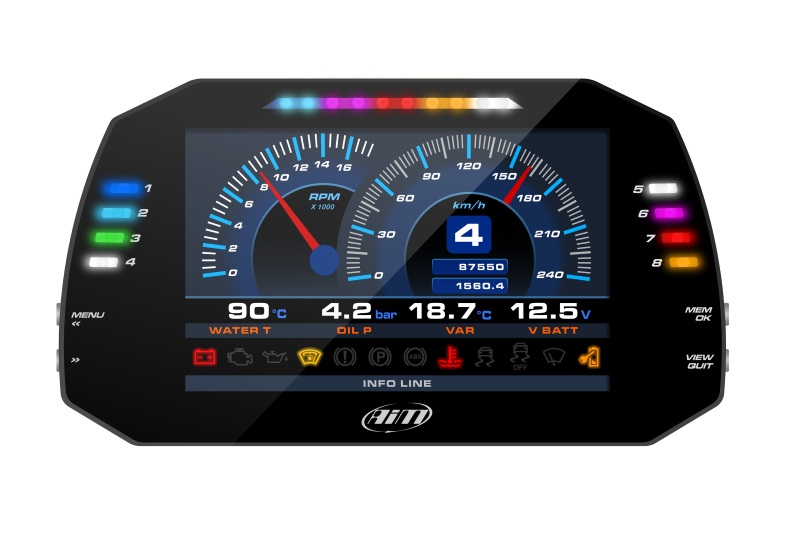

Le MXG 1.3 Strada est un tableau de bord couleur de 7" d'une grande lisibilité, entièrement configurable pour afficher les informations fournies par calculateur moteur (ECU), les temps au tour, des entrées analogiques et numériques, des canaux mathématiques prédéfinis et - en option - le module GPS09.

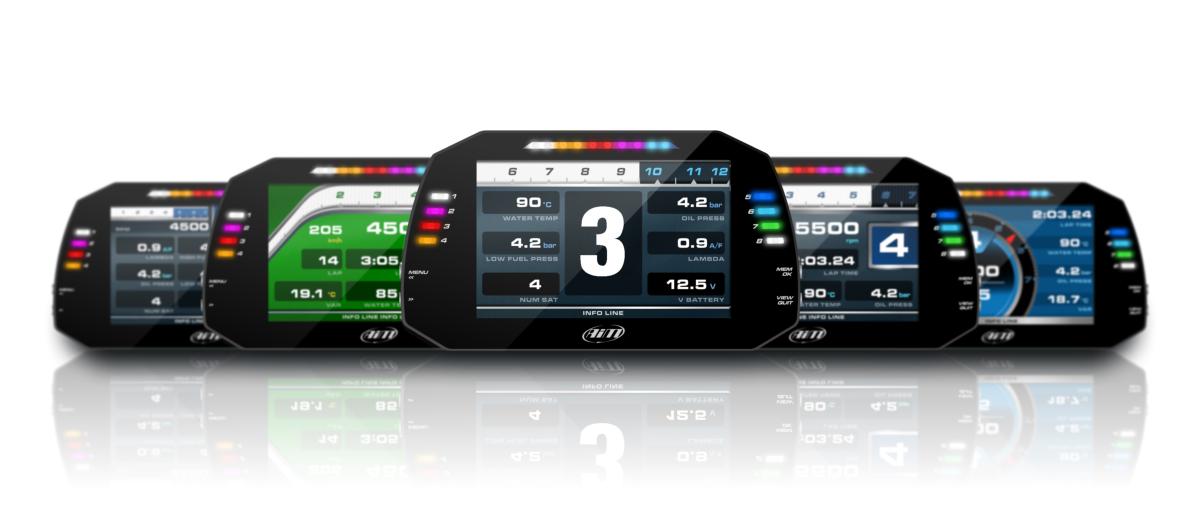

Personnaliser son tableau de bord

Vous pouvez définir toutes les pages personnalisées que vous souhaitez, en choisissant parmi une large bibliothèque de styles de page, en définissant les données à afficher, leur fin d’échelle et les unités de mesure. La permutation entre les pages peut être gérée en appuyant sur un ou deux boutons poussoirs.


Affichage TFT à contraste élevé

Le MXG 1.3 Strada se distingue par son écran TFT à contraste élevé. Un capteur de lumière ambiante optimise le rétroéclairage à des niveaux de luminosité optimaux.


Alarmes configurables et icônes personnalisables

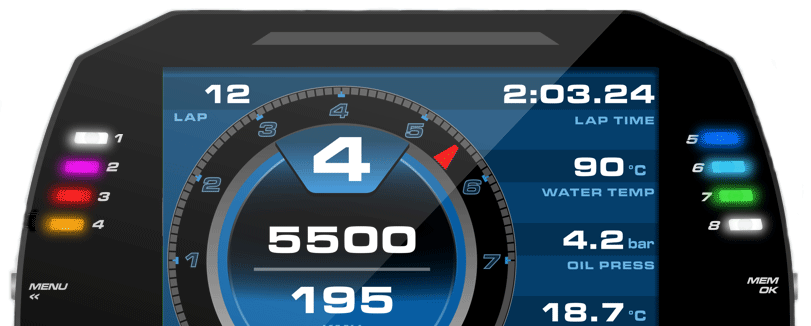

Le MXG 1.3 Strada dispose de 8 LED d’alarme RVB configurables : vous choisissez les conditions, les couleurs. Sélectionnez une alarme solide ou clignotante et la fréquence de clignotement, choisissez d’avoir un message texte d’accompagnement, et définissez les priorités d’alarme.


En outre, vous pouvez sélectionner les icônes dont vous avez besoin parmi la vaste liste que vous trouverez dans "Race Studio 3 - Gestion des icônes" et les configurer de la façon que vous préférez ou en fonction de vos besoins. Chacun d’eux est entièrement configurable et si cela ne devrait pas être suffisant, vous serez en mesure de télécharger et de configurer vos propres icônes personnalisées.


Sorties digitales

Le MXG 1.3 Strada dispose de sorties digitales configurables de type LOW SIDE (commutation à la masse) pour être activée/désactivée en fonction de la valeur des entrées analogiques/numériques ou sur impulsions provenant de l'ECU. Ceci permet d'activer des équipements externes tels que l'allumage/extinction de phares additionnels, activation/désactivation d'un ventilateur de refroidissement ou de pompes en fonction d'un événement prédéfini.

mxg 1.2 strada digital output

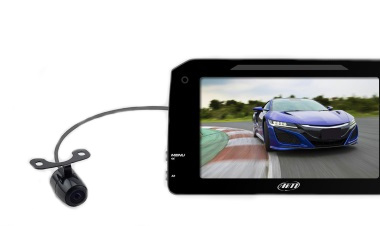

Entrées caméra

Deux entrées de caméra analogique sont disponibles pour permuter votre écran en caméra miroir, par commande à bouton-poussoir ou selon un événement.

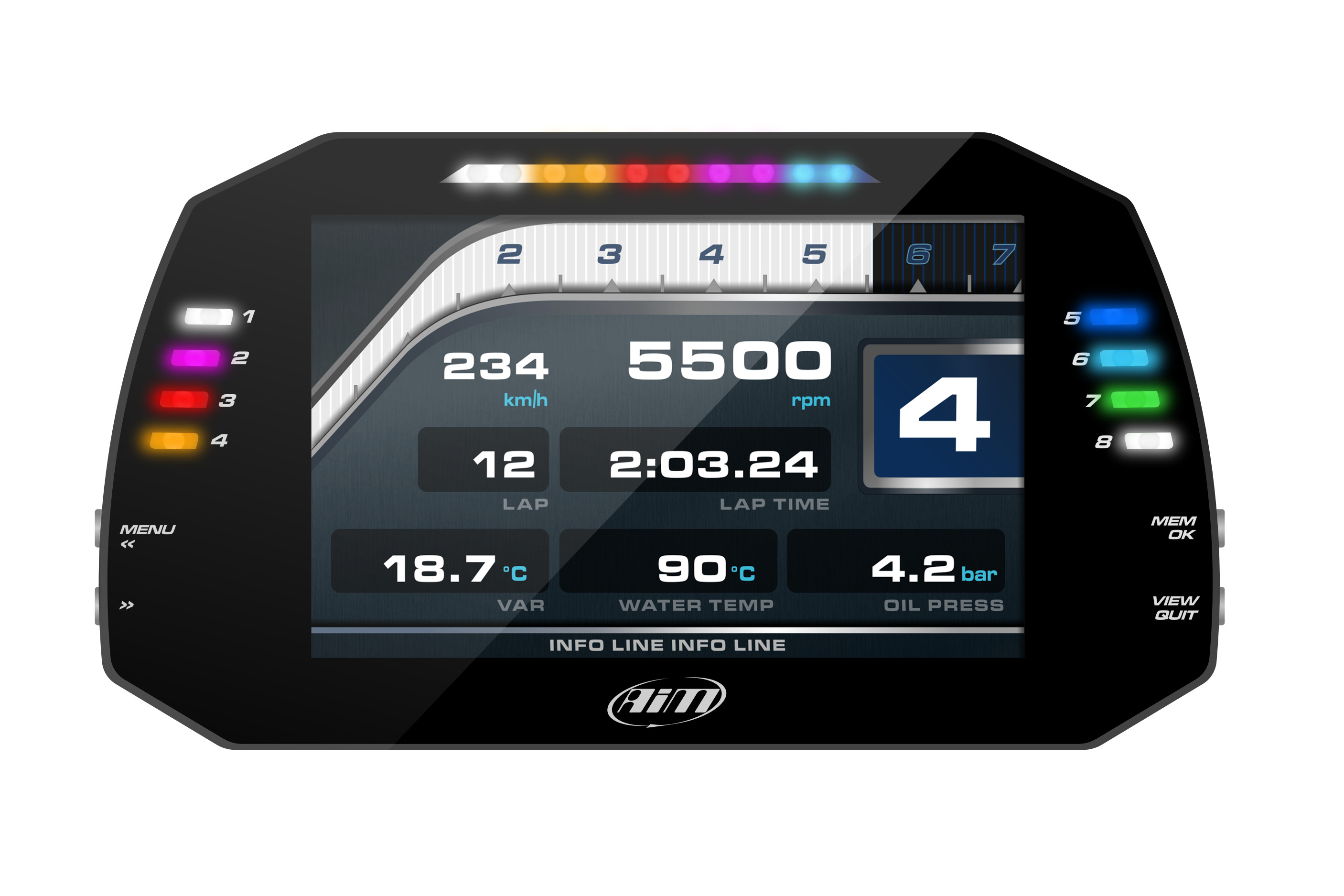

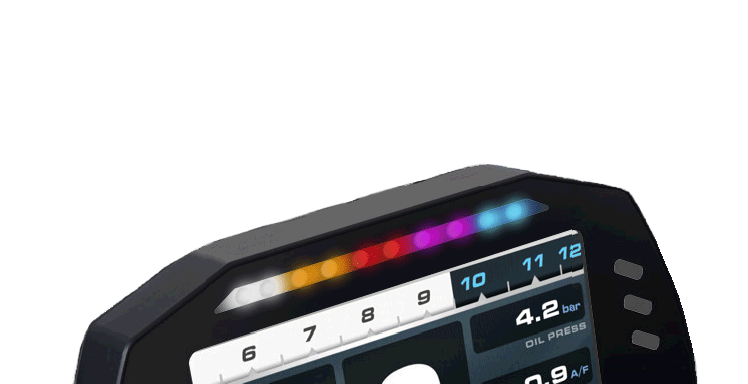

Shift light integré

Choisissez parmi de multiples modèles d’éclairage RVB multicolores avancés qui peuvent être personnalisés comme vous le souhaitez. Chaque rapport engagé est configurable à l'aide des 10 LEDs couleur.

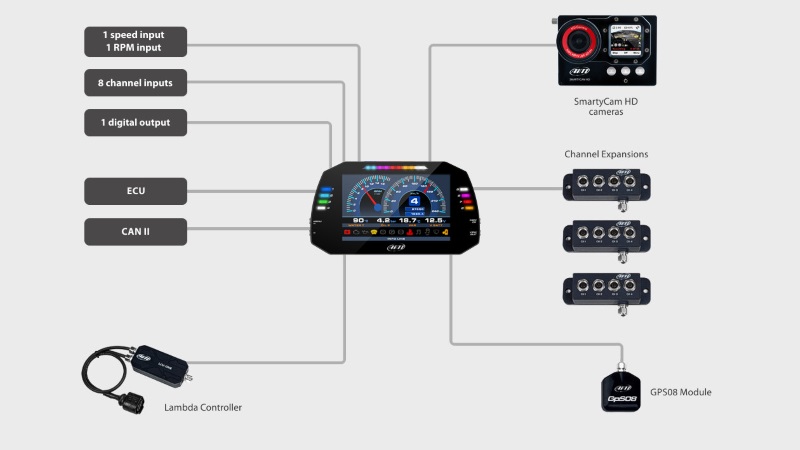

Un système modulaire

Le MXG 1.3 Strada est évolutif. Il peut être complété d'un GPS09, pour obtenir des chronos, de modules d'extension supplémentaires pour des capteurs de températures, de pression ou des potentiomètres , de la caméra SmartyCam HD ou SmartyCam GP HD, de sonde lambda ou d'un module de 4 entrées thermocouple pour la mesure de températures.


mxg 1.2 strada evolution shop-racing

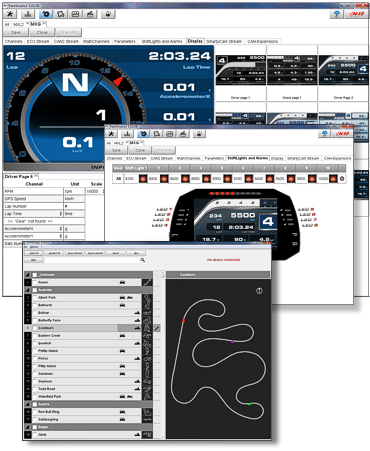

Configuration de Race Studio 3

Le MXG 1.3 Strada est configuré via Race Studio 3 : vous pouvez créer, modifier, supprimer, importer et exporter des configurations avec tous les canaux, pilotes d’ECU, canaux mathématiques, pages d’affichage, sorties numériques, alarmes, Shift lights et toutes les extensions dont vous avez besoin.


Spécifications techniques



Caractéristiques techniques - MXG 1.3 Strada


Afficheur

Ecran 7" TFT

Résolution

800 x 480 pixels

Contraste

1000:1

Brillance

700cd/m2-1,100 Lumen

Capteur de lumière ambiante

Oui

LEDs d’alarme

8 LEDS multicolores configurables

Shift lights

10 LEDS multicolores configurables

Connexion CAN

2

Connexion ECU

CAN, RS232ou K-Line

Connexion de modules externes

Oui

Modules d’extension CAN

GPS09, Channel Expansion, interface Lambda, SmartyCam HD

Entrées analogiques

8 configurables

Entrées digitales

1 entrée vitesse, 1 entrée régime moteur

Sorties digitales

1 (1A max)

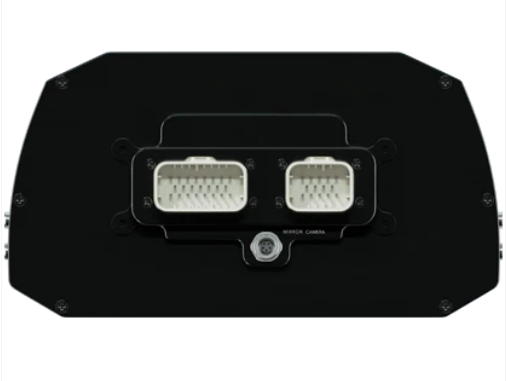

Connecteurs

2 connecteurs sport mécaniques + 1 connecteur Binder

WIFI

Non

Mémoire interne

Pas d’acquisition de données

Corps

Aluminium anodisé

Boutons poussoirs

Métalliques

Dimensions

237 x 127,6 x 26 mm

Poids

950g

Etanchéité

IP65

Consommation électrique

400mA


Contenu du coffret :


- MXG 1.3 Strada,

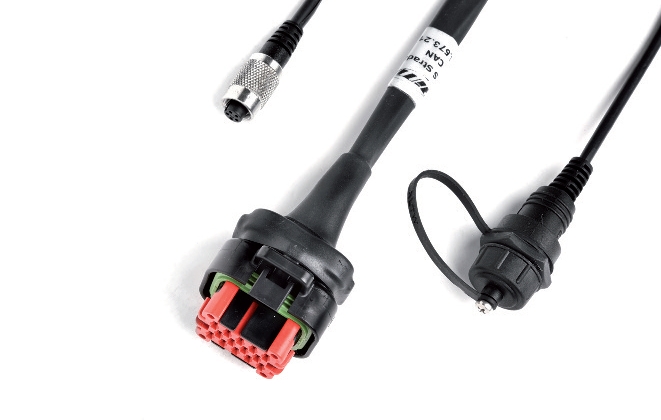

- Faisceau 14 broches,

- Câble USB,

- Logiciel Race Studio 3 pour l'installation et le paramétrage.


Référence AIM : XA8MXGST12A010 MXG 1.3 Strada avec faisceau CAN (ECU)
