Tableau de bord MXG 1.3

AIM
(Code: SR_AIM_519)
En Stock
Le MXG 1.3 est l’évolution de MXG. Il s’agit du tableau de bord conçu pour acquérir et afficher des données provenant de votre ECU, ainsi que du module GPS09 inclus dans le kit, des entrées analogiques/numériques et des canaux mathématiques prédéfinis. Les performances et les données acquises peuvent également être incrémentées en ajoutant jusqu’à huit modules d’extension. Son écran de 7" le rend parfait pour l’installation de cockpits larges.
Faisceau 37 b
Module GPS09
3.036,00 €
500g

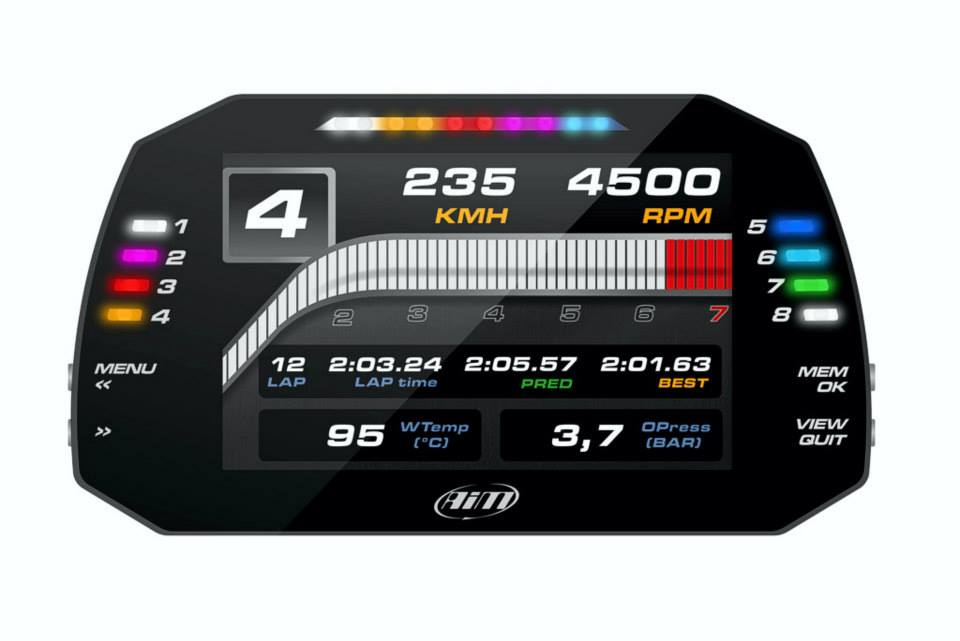

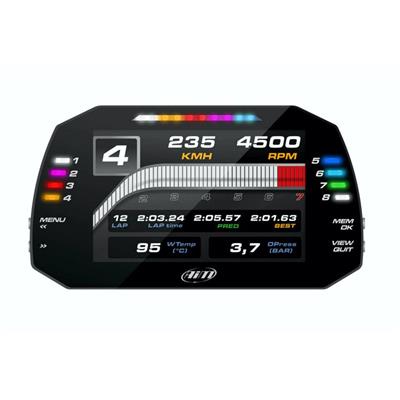

L' afficheur MXG 1.3 est le plus grand écran de tableau de bord, avec un écran TFT 7", ce qui en fait un excellent choix pour les installations de cockpit large. L’écran est entièrement configurable et adapté à une gamme de sports mécaniques.


Une grande variété de sources de données

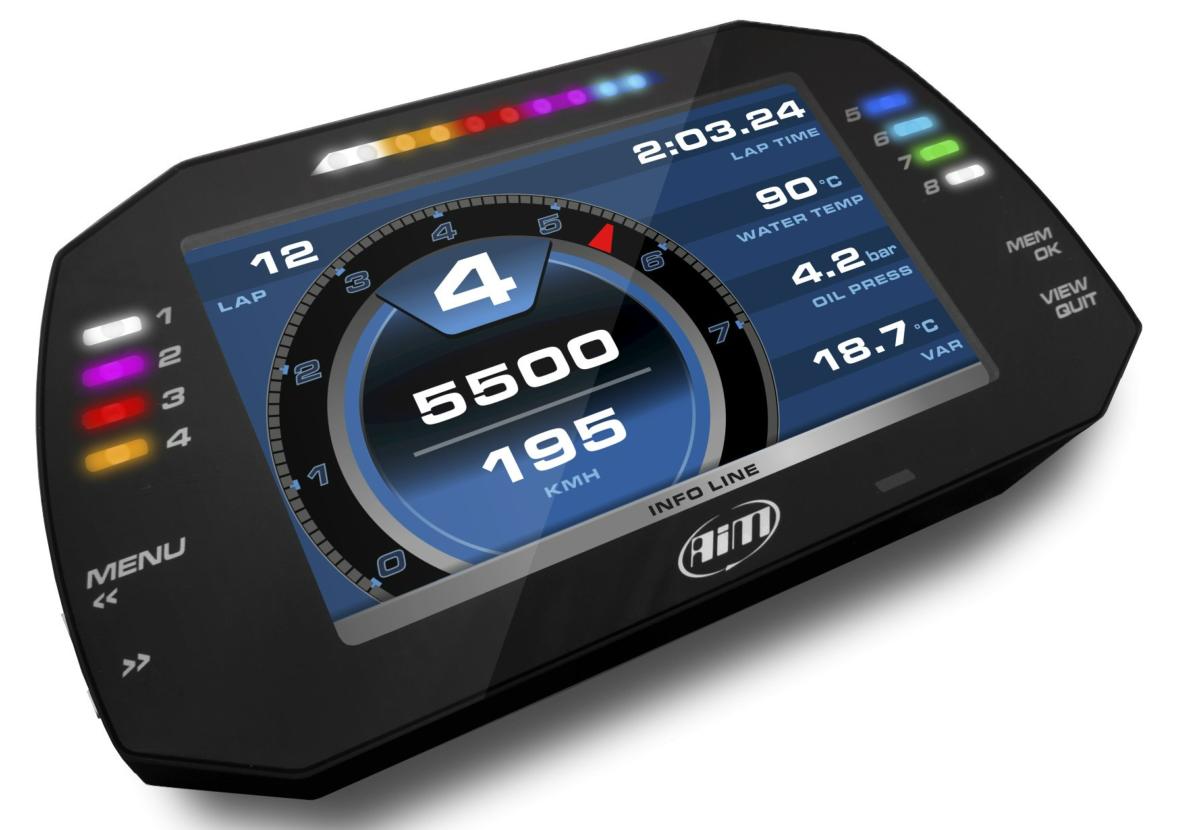

Le MXG 1.3 dispose d’un écran couleur 7", configurable pour afficher les temps de tour et toutes les informations provenant de l’unité de contrôle moteur, des entrées analogiques / numériques, des canaux mathématiques prédéfinis et du module GPS09.


Personnaliser son tableau de bord

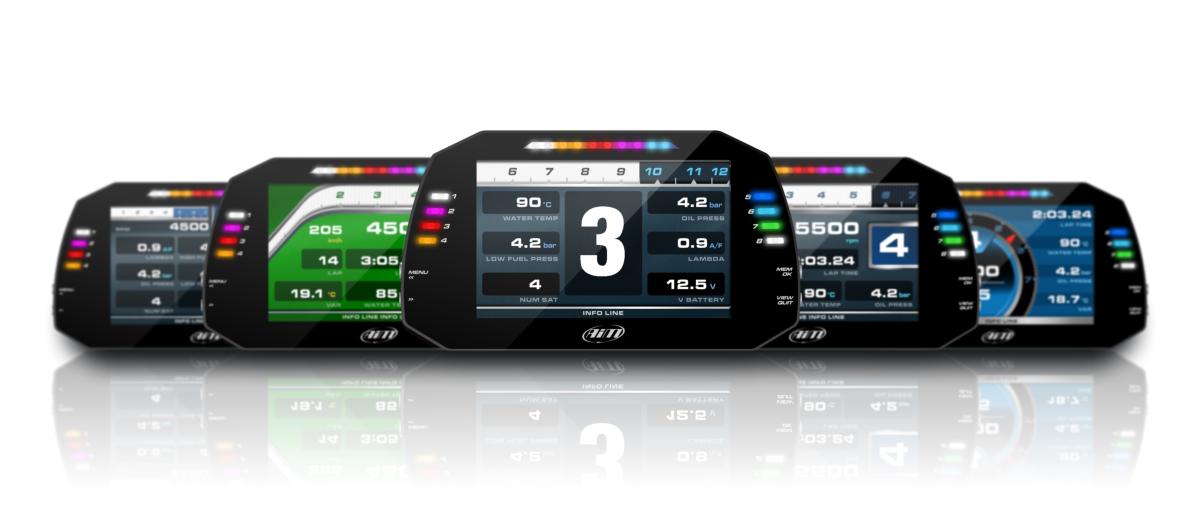

Vous pouvez définir toutes les pages personnalisées que vous souhaitez, en choisissant parmi une large bibliothèque de styles de page, en définissant les données à afficher, leur fin d’échelle et les unités de mesure. La permutation entre les pages peut être gérée en appuyant sur un ou deux boutons-poussoirs.



aim mxg shop-racing

Alarmes configurables et icônes personnalisables

Le MXG 1.3 dispose de 8 LED d’alarme RVB configurables : vous choisissez les conditions, les couleurs. Sélectionnez une alarme solide ou clignotante et la fréquence de clignotement, choisissez d’avoir un message texte d’accompagnement, et définissez les priorités d’alarme.


En outre, vous pouvez sélectionner les icônes dont vous avez besoin parmi la vaste liste que vous trouverez dans "Race Studio 3 - Gestion des icônes" et les configurer de la façon que vous préférez ou en fonction de vos besoins. Chacun d’eux est entièrement configurable et si cela ne devrait pas être suffisant, vous serez en mesure de télécharger et de configurer vos propres icônes personnalisées.


Shift light intégré

Choisissez parmi de multiples modèles d’éclairage RVB multicolores avancés qui peuvent être personnalisés comme vous le souhaitez. Chaque rapport engagé est configurable à l'aide des 10 LEDs couleur.


Configuration de Race Studio 3

Le MXG 1.3 est configuré via Race Studio 3 : vous pouvez créer, modifier, supprimer, importer et exporter des configurations avec tous les canaux, pilotes d’ECU, canaux mathématiques, pages d’affichage, sorties numériques, alarmes, Shift lights et toutes les extensions dont vous avez besoin.




Spécifications techniques



Caractéristiques techniques - MXG 1.3


Afficheur

Ecran 7" TFT

Résolution

800 x 480 pixels

Contraste

1000:1

Brillance

700cd/m2-1,100 Lumen

Capteur de lumière ambiante

Oui

LEDs d’alarme

8 LEDS multicolores configurables

Shift lights

10 LEDS multicolores configurables

Connexion CAN

3

Connexion ECU

CAN, RS232ou K-Line

Connexion de modules externes

Oui

Modules d’extension CAN

GPS09, Channel Expansion, interface Lambda, SmartyCam HD

Entrées analogiques

8 configurables

Entrées digitales

4 entrées vitesse, 1 entrée régime moteur

Sorties digitales

2 (1A max)

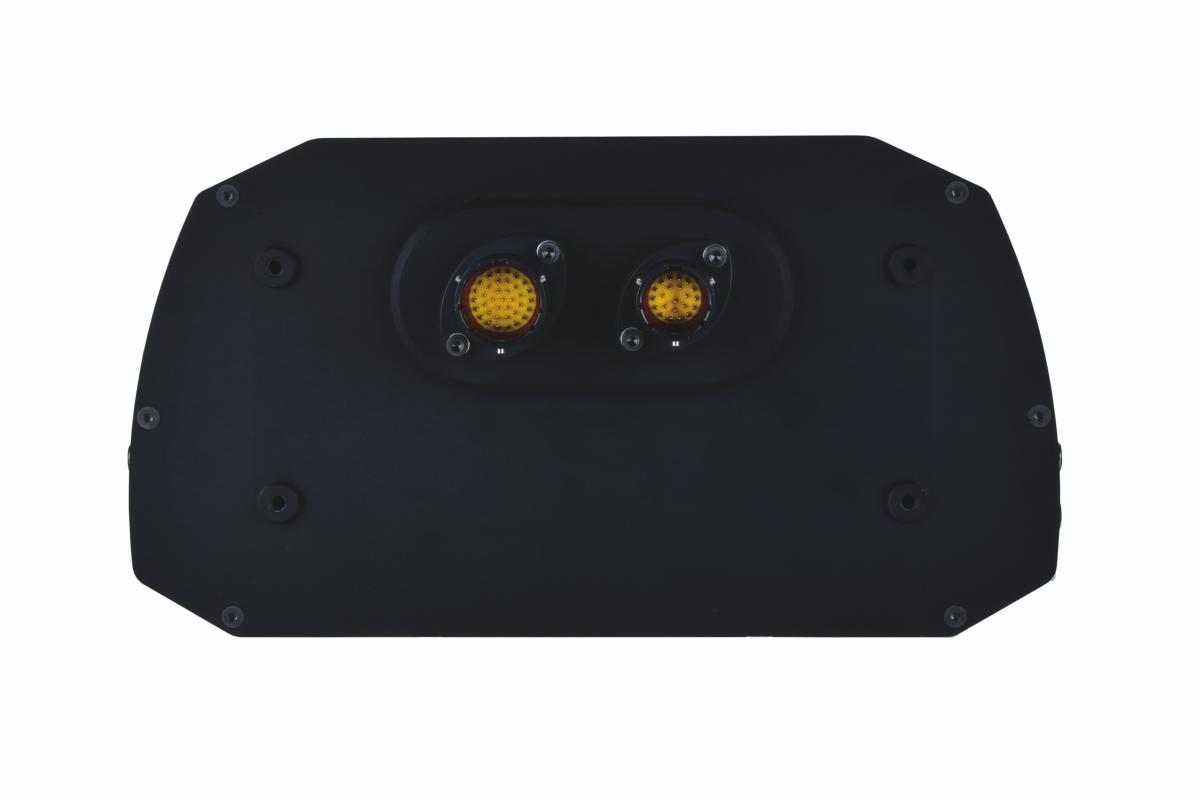

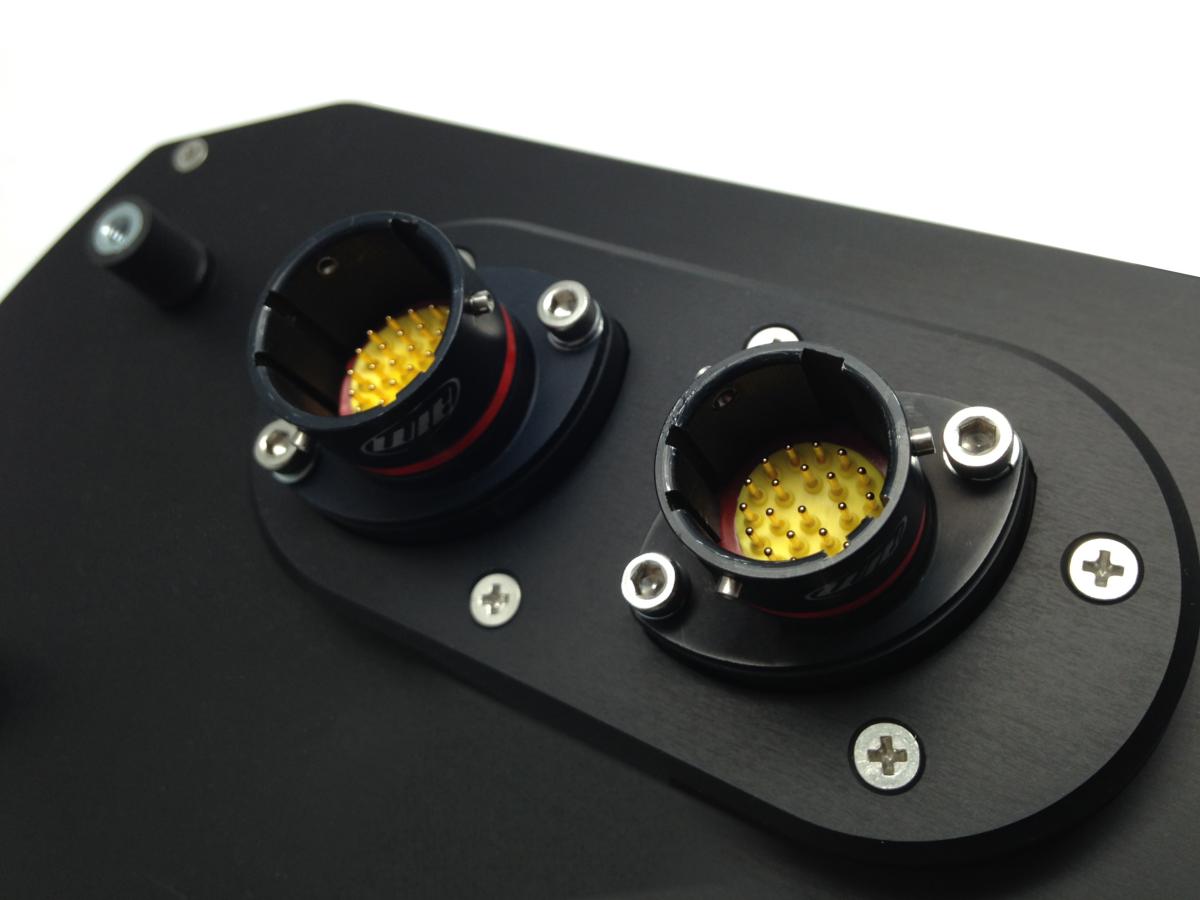

Connecteurs

2 connecteurs sport mécaniques + 1 connecteur Binder

WIFI

Oui

Mémoire interne

4Go

Corps

Aluminium anodisé

Boutons poussoirs

Métalliques

Dimensions

237 x 127,6 x 26 mm

Poids

950g

Etanchéité

IP65

Consommation électrique

400mA


Contenu du coffret :


- MXG 1.3,

- Module GPS09 avec câble,

- USB Câble,

- Faisceau standard 37 Pin,

- Logiciel Race Studio 3.

Référence AIM : XA4MXG12A13001 MXG 1.3 + Module GPS avec une longueur de câble de 1.3 m

XA4MXG12A40001 MXG 1.3 + Module GPS avec une longueur de câble de 4 m

XA4MXG12A20R01 MXG 1.3 + Module GPS version toit avec une longueur de câble de 2 m

XA4MXG12A40R01 MXG 1.3 + Module GPS version toit avec une longueur de câble de 4 m
