Acquisition de données EVO5

AIM
(Code: SR_AIM_430)
En Stock
Acquisition de données avec connectique endurcie, configuration & téléchargement des données en WIFI, stockage sur carte SD, compatible avec plus de 1000 ECU
2.001,60 €
600g

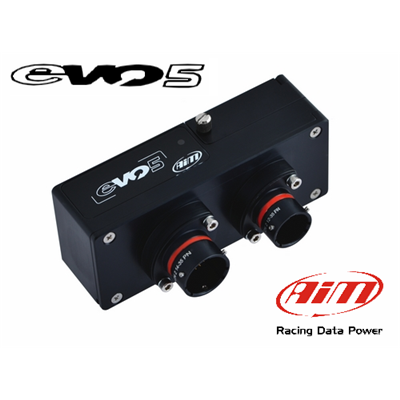

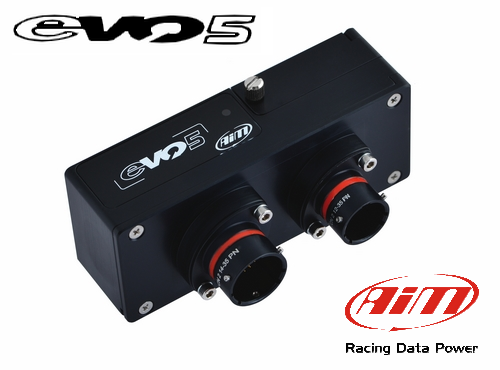

EVO5: La nouvelle acquisition de donnée professionnelle.
L'EVO5 est une évolution de l'acquisition de donnée traditionnelle qui, au cours des années, est devenu un standard dans un très grand nombre de championnats
Grâce à son boitier compacte en aluminium, l'EVO5 peut être installé facilement dans tout type de véhicules.

Sa configuration à l'aide du nouveau logiciel Racestudio3 est simple et immédiate.

.

Un grand pas en avant.

L' EVO5 apporte des améliorations significatives:

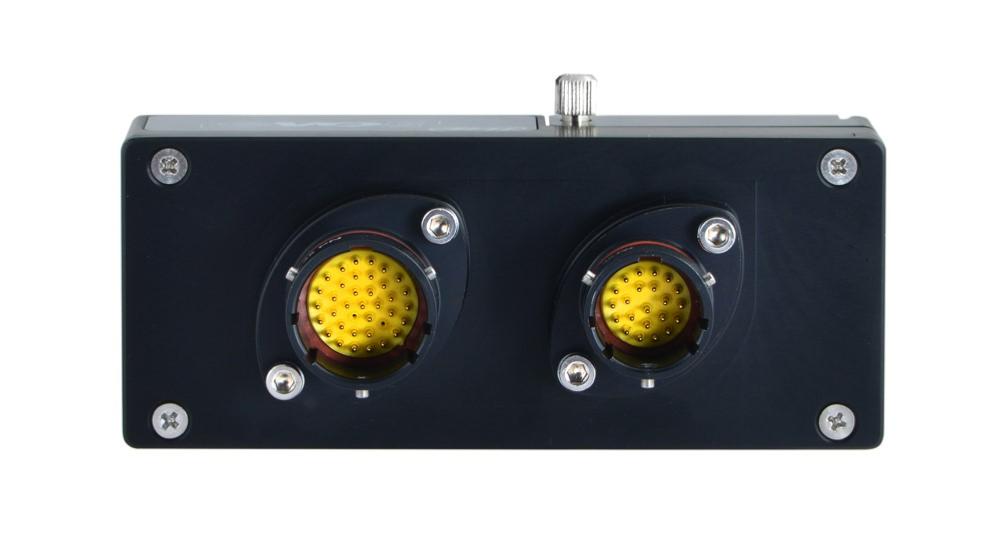

Deux connecteurs endurcis permettent une connexion directe et simple au faisceau véhicule. Un connecteur 37 broches pour les E/S principales (alimentation, CAN, CAN AiM CAN, etc. ) ainsi qu'un 22 broches pour les fonctions additionnelles telles que le CAN2 et les sorties digitales...

evo5 shop-racing

La carte SD permet d'enregistrer toutes les données dont vous avez besoin. La carte est protégée par une porte étanche équipée d'un capteur permettant la fermeture des fichiers dès son ouverture. La façon la plus rapide de récupérer ses données: vous retirez la carte SD et... c'est fait !
Une connexion USB est également disponible.

evo5 shop-racing

Un second bus CAN a été rajouté permettant de récupérer des données à partir d' autres modules CAN installés dans votre véhicule comme un module ABS ou des capteurs sur bus CAN etc.

evo5 shop-racing

Une grande variété de
source de données

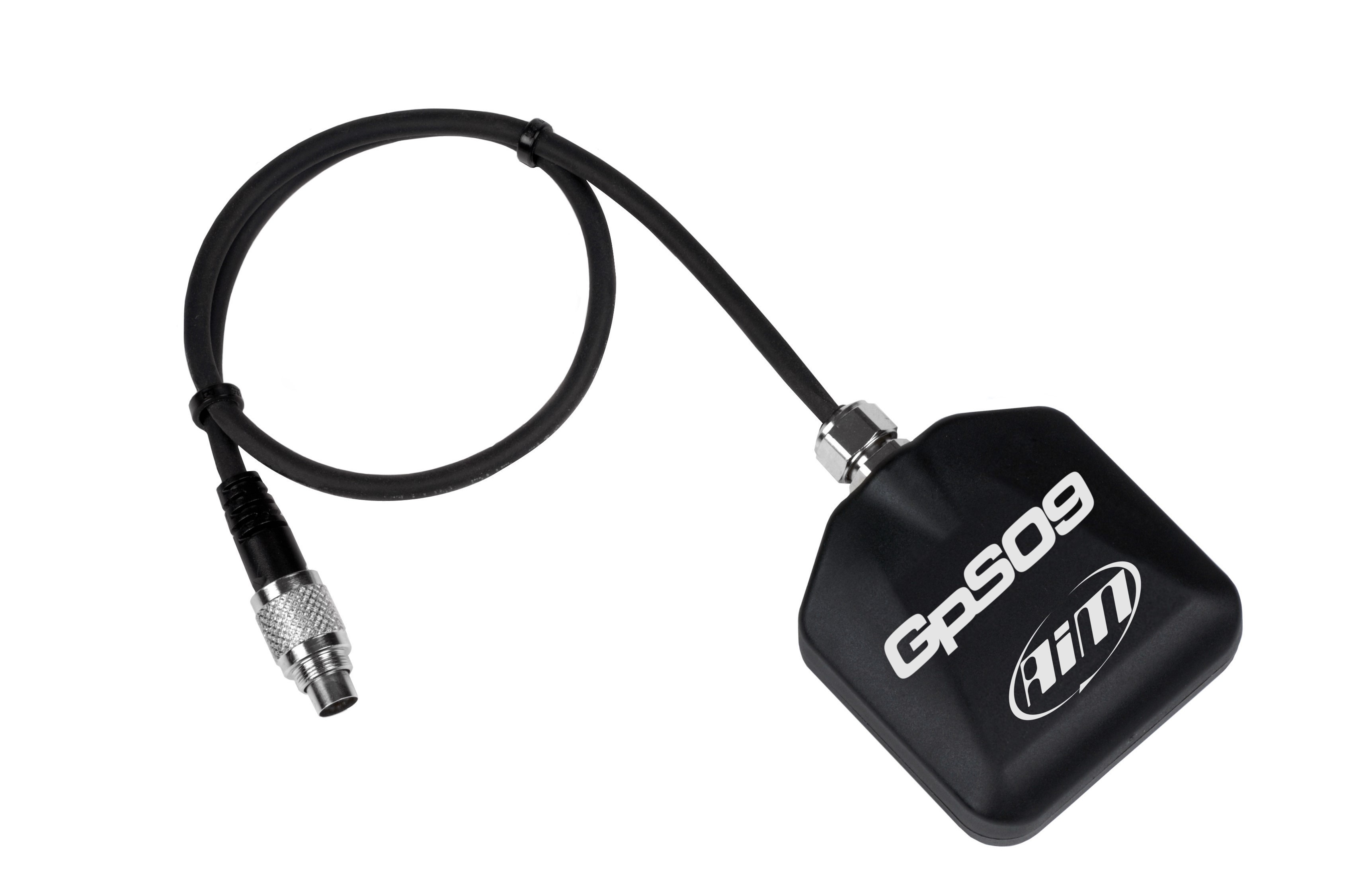

L' EVO5 enregistre toutes les données dont vous avez besoin: celles venant du calculateur moteur par  CAN, RS232 ou ligne K, à partir de l'accéléromètre et du gyro internes ainsi que du modèle GPS externe GPS-08 inclus dans le kit.
Ainsi  que des entrées analogiques/digitales, des modules d'expansion externes ou des voies mathématiques.
 Les capteurs peuvent être connectés aux 8 voies analogiques  configurables, a l'entrée régime moteur et aux 4 entrées vitesses de roues
.





connexion ecu



Module
GPS

connexion
ECU



Connexion WIFI

Vous pourrez configurer le système et récupérer vos données par connexion WIFI jusqu'a une distance de 100 mètres.



Augmentez le nombre de voies
 à volonté.

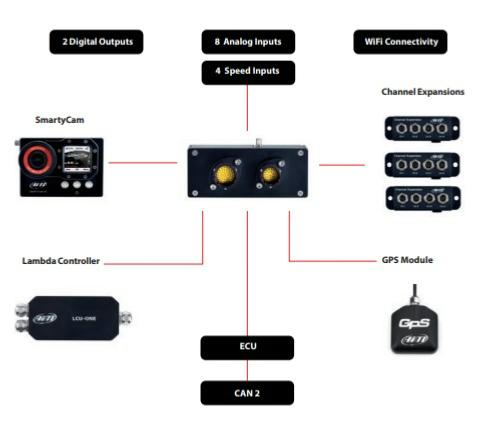

Rajoutez des modules d'expansion à travers notre bus CAN dédié:

channel expansion Channel Expansion
IL permet de rajouter 4 entrées analogiques /vitesses.


sonde lambda LCU-One Lambda Controller
Interface Lambda  mesure air essence équipée d'une sonde Bosch 4.9,
permettant le réglage de votre carburation.

smartycam Camera SmartyCam HD
La caméra qui enregistre en surimpression vos données sur la vidéo.

... ainsi que tous les capteurs nécessaires à l'amélioration des performances de l' EVO 5






Spécifications Techniques



Caractéristiques techniques
Connexion ECU
CAN, RS232, K-Line
Second CAN Oui
Connexion Modules Externes Module GPS, Channel expansion, Controleur Lambda, SmartyCam HD
Entrées Analogiques 8 configurables: 0-5V, 0-12V, K thermocouples. Freq. Max  1 KHz par voie.
Entrées digitales Régime Moteur et 4 entrées vitesses
Plateforme Inertielle
Interne 3 axes ±5G accéléromètre + 3 gyro 3 axes
Connexion WiFi Oui
Mémoire Interne
4 Gb
Lecteur carte SD card Interne: jusqu'à  128 Gb
Sorties Digitales 2  : 1 ampère max par voie
Boitier Aluminium Anodisé
 Dimensions 114.4x47.2x58.8 mm
Poids 300 g
Etancheité IP65

Contenu du pack

EVO5, carte SD , Module GPS08, faisceau 37 broches, cable USB,  kit d'installation, CD du logiciel Race Studio 3.
